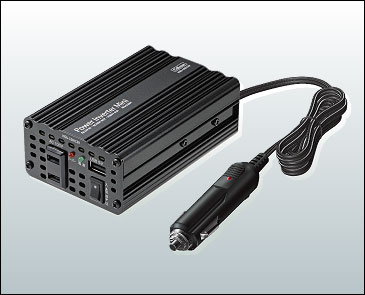

DC/ACインバーター>HGU-150/12V パワーインバーターミニ HGU-150/12V
使い方は、とってもカンタン!!


プロモーション映像


用途例 AC100V最大消費電力150Wまでの機器/USB 5V最大出力電流800mAまでの機器
・オーディオ機器 ・携帯電話 ・携帯ゲーム ・デジタルカメラ ・DVDプレーヤー
・電子手帳・TVゲーム ・ビデオカメラ ・液晶テレビ ・照明器具
ご購入ガイド(ご購入前に必ずご確認ください)
■製品特徴
・USB機器もACコンセントも使える! ・出力オーバー表示
・入力電圧低下アラーム ・安心の1年保証


[6つの保護機能]トラブルを未然にガード。
1 出力オーバー保護
出力容量が最大出力容量を超えると、強制的に電源を切ります。
2 出力ショート保護
出力(AC100V側)でショートすると、出力を停止し、その原因を取りのぞくと自動的に復帰します。
3 異常温度検出保護
本製品内部の温度が約75℃以上になると、強制的に電源を切ります。
4 入力逆接続保護
入力側の(+)端子と(ー)端子を逆に接続した場合に、ヒューズが切れます。
5 入力電圧低下保護
入力電圧が、設定値以下に低下すると、強制的に電源を切ります。
6 入力過電圧保護
入力電圧が設定値以上になった場合、強制的に電源を切ります。

主要諸元

入力電圧:DC12V(作動電圧範囲11.0V〜15.0V)

■インバーター部
出力電圧:AC100V  瞬間最大出力:300W(0.1秒以内)  最大出力:150W  定格出力:120W
出力周波数:55Hz  出力波形:矩形波  変換効率:80%以上  回路方式:P.W.M.方式インバーター

■USB端子
出力電圧:DC5V  出力電流:800mA(最大)

使用温度範囲:-20℃〜+40℃  本体サイズ:79(W)×122(D)×41(H)mm(突起部除く)
本体重量:490g  コード長:90cm(15Aヒューズ内蔵)

[付属品]
・スペアヒューズ(ガラス管15A)

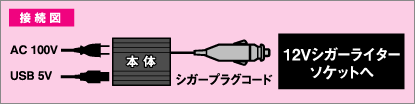

接続図
