PI-150/12V KV

用途例

スマートフォン、タブレットなどのUSB機器はもちろん、ACコンセントも使えるので家電もOKのコンパクトインバーター。

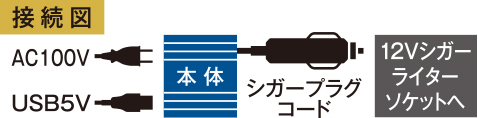

使い方はとってもカンタン、お車から電源をとって差し込むだけ。



お役立ち購入ガイドご購入前に必ずご確認ください、をよくお読みいただけご使用ください。

トラブルを未然にガード[6つの保護機能]

①出力オーバー保護
 出力容量が最大出力容量を超えると、PROTECTランプが点灯し、強制的に電源を切ります。

②出力ショート保護
 出力(AC100V側)でショートすると、出力を停止し、その原因を取りのぞくと自動的に復帰します。

③異常温度検出保護
 製品内部の温度が約85℃以上になると、PROTECTランプが点灯し、強制的に電源を切ります。

④入力逆接続保護
 入力(DC12V側)で(+)と(-)を逆に接続した場合に、ヒューズが切れます。

⑤入力電圧低下保護
 入力電圧が、約9V以下に低下すると、PROTECTランプが点灯し、強制的に電源を切ります。

⑥入力過電圧保護
 入力電圧が、約16V以上になった場合に、PROTECTランプが点灯し、強制的に電源を切ります。

※保護機能が動作すると、PROTECTランプが点灯したり、PWランプが消灯する場合があります。
その場合は、原因を取りのぞき、電源スイッチを[OFF]にして、再度[ON]にしてください。

お役立ちご購入ガイド

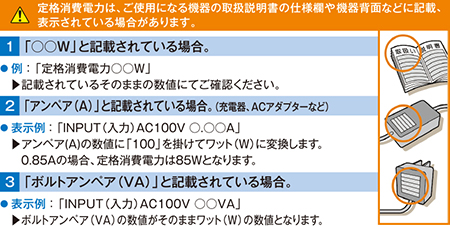

定格消費電力をご存知ですか?

最大消費電力には注意が必要です!

※定格消費電力、最大消費電力がご不明な場合は、使用機器のメーカーなどへお問い合わせください。

仕様

主要諸元

入力電圧 DC12V(動作電圧範囲12.0V~14.5V)
使用温度範囲 -20℃から+40℃
本体サイズ 79(W)X95.5(D)X41(H)mm
[突起部除く]
本体重量 385g
コード長 70cm(15Aヒューズ内蔵)

インバーター部

出力電圧 AC100V
瞬間最大出力 300W(0.1秒以内)
最大出力 150W
定格出力 120W
出力周波数 55Hz
出力波形 矩形波
変換効率 80%以上
回路方式 P.W.M.方式インバーター

USB端子

出力電圧 DC5V
最大出力 2.4A
定格出力 2.1A



ダウンロード

PDF製品カタログ

  • ファイルサイズ 約2.8 MB
  • 所要時間(ダイヤルアップ54k)約0.91分
ダウンロード

PDF取扱説明書

  • ファイルサイズ 約1.6 MB
  • 所要時間(ダイヤルアップ54k)約0.51分
ダウンロード

ご購入前にご確認ください

全ての医療機器や、使用上、生命に関わるような機器には絶対に使用しないでください。
各コード類が車両の金属部にこすれたり、可動部(シートレールなど)に挟み込まれないように注意してください。
 ※ショートなどによる火災、故障の原因となります。
本製品および使用する機器の電源が入った状態で、お車のエンジン始動は行わないでください。また、使用する機器の電源が入った状態で、本製品の電源スイッチの操作を行わないでください。
 ※本製品や接続した機器の故障の原因となります。
● ご使用になる機器の最大および定格消費電力を必ずご確認ください。複数の機器をご使用になる場合は、最大消費電力の合計が本製品の最大出力容量以内、定格消費電力の合計が本製品の定格出力容量以内である事をご確認ください。● 次の機器は、「表示されている最大消費電力、定格消費電力以下」であっても使用できません。■ 正確な電圧、周波数、正弦波を必要とする機器(タイマー、測定器など)。■ 電子コントロール毛布/カーペット/扇風機/調光器など温度、回転、明るさを調整できる機器で位相制御を利用したもの。■ インバーター方式やラピッドスタート方式の蛍光灯は使用できません。※その他使用する機器の構造によってはご使用できない場合があります。詳しくは使用機器のメーカーなどへお問い合わせください。● 本製品の分解、改造、加工などは絶対に行わないでください。● 社会的、公共的に重要な機器、事業用機器などには絶対に使用しないでください。● AC100VとUSBを同時に使用する場合、AC100V出力とUSB出力の合計が定格120W以内にてご使用ください。● 本製品のUSB電源にて電子タバコなどの充電ができない場合があります。充電の際は電子タバコに付属されているAC100V充電アダプターを使用して充電してください。

● 本製品で使用できるUSB端子は右記イラストのタイプです。● USB端子には電源供給以外の機能はありません。● データ転送はおこなえません。またUSB接続によるデータの破損、損失については一切の保証を負いかねます。● 本製品はすべてのUSB機器に対応するものではありません。本製品で電源供給できない場合や充電できない場合があります。● 本製品にはUSBハブを接続しないでください。
● ご使用になる機器の最大および定格消費電力を必ずご確認ください。複数の機器をご使用になる場合は、最大消費電力の合計が本製品の最大出力容量以内、定格消費電力の合計が本製品の定格出力容量以内である事をご確認ください。● 次の機器は、「表示されている最大消費電力、定格消費電力以下」であっても使用できません。■ 正確な電圧、周波数、正弦波を必要とする機器(タイマー、測定器など)。■ 電子コントロール毛布/カーペット/扇風機/調光器など温度、回転、明るさを調整できる機器で位相制御を利用したもの。■ インバーター方式やラピッドスタート方式の蛍光灯は使用できません。※その他使用する機器の構造によってはご使用できない場合があります。詳しくは使用機器のメーカーなどへお問い合わせください。● 本製品の分解、改造、加工などは絶対に行わないでください。● 社会的、公共的に重要な機器、事業用機器などには絶対に使用しないでください。● AC100VとUSBを同時に使用する場合、AC100V出力とUSB出力の合計が定格120W以内にてご使用ください。● 本製品のUSB電源にて電子タバコなどの充電ができない場合があります。充電の際は電子タバコに付属されているAC100V充電アダプターを使用して充電してください。
● 本製品はDC12V(直流)をAC100V(交流)またはDC5V(直流)に、変換する変換器です。記載されている電圧以外では絶対に使用しないでください。● 本製品を使用する場合、プラスアース車では絶対に使用しないでください。● 本製品はDC-DCコンバーター(電圧変換器)などとは併用できません。● 本製品は、P.W.M.制御方式を採用しているため、携帯電話やオーディオ機器や映像機器にノイズが発生する場合があります。● 本製品の出力波形は矩形波です。一般的なサーキットテスター等で電圧を測定すると約75〜80Vしか表示しませんが、故障ではありません。実際にはAC100Vを出力しております。● 一部の車種において、シガープラグコードがシガーソケットの形状に合わない場合があります。その場合は、火災、故障の原因となりますのでご使用にならないでください。● 定格出力以内で使用していても、使用環境により本製品が高温になる場合があります。異常ではありませんが、ご注意ください。● 必ず、「お役立ちご購入ガイド」、「ご購入前に必ずご確認ください」をよくお読み頂きご購入ください。● 製品写真のサイズや色は実物と異なる場合があります。● 製品のデザインや仕様・定格は、改良等のため、予告なく変更する場合があります。● 本製品の誤った取扱いによる車両や車載品、使用される機器などの事故・破損・損害等が発生しましても弊社では一切の責任を負いかねます。また、補償なども一切ありません。
