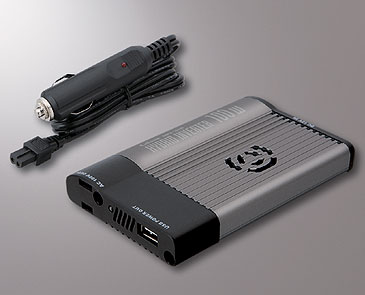

SMU-100B

ご購入前に必ずご確認ください

■用途例　AC100V最大消費電力100Wまでの機器/USB 5V 最大消費電力800mA までの機器

・MP3プレーヤー　・携帯電話　・DVDプレーヤー　・モバイルPC
・TVゲーム　・ビデオカメラ

用途例の項目はあくまでも目安です。必ずこちらをご確認ください。

ご購入ガイド（ご購入前に必ずご確認ください）

★	［6つの保護機能］トラブルを未然にガード。

1　出力オーバー保護
出力容量が最大出力容量を超えると、強制的に電源を切り、その原因が取り除かれると、自動的に復帰します。

2　出力ショート保護
出力（AC100V側）でショートすると、出力を停止し、その原因が取り除かれると、自動的に復帰します。

3　異常温度検出保護
本製品内部の温度が約85℃以上になると、強制的に電源を切り、内部の温度が下がると、自動的に復帰します。

4　入力逆接続保護
入力（DC12V側）で（＋）と（ー）を逆に接続した場合に、ヒューズが切れます。

5　入力電圧低下保護
入力電圧が約9V以下に低下すると、強制的に電源を切り、電圧が復帰すると、自動的に復帰します。

6　入力過電圧保護
入力電圧が約15.5V以上になった場合に、強制的に電源を切り、電圧が復帰すると、自動的に復帰します。

主要諸元

入力電圧：DC12V（動作電圧範囲10.5V〜15.0V）

■インバーター部
出力電圧：AC100V　　瞬間最大出力：200W（0.1秒以内）　　最大出力：100W　　定格出力：80W
出力周波数：55Hz　　出力波形：矩形波　　変換効率：80%以上　　回路方式：P.W.M.方式

■USB端子
出力電圧：DC5V　　出力電流：800mA（最大）

使用温度範囲：-20℃〜+40℃
本体サイズ：80（W)×120（D)×19（H)mm（突起部除く）
付属電源コード：コード長80cm（15Aヒューズ内蔵）
