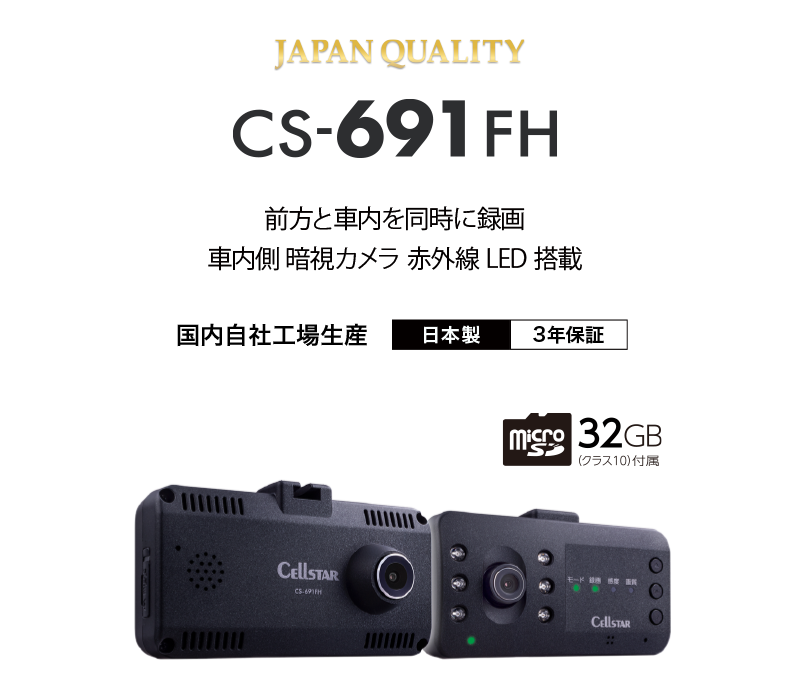

CS-691FH KV

DRIVE RECORDER Movie Channel

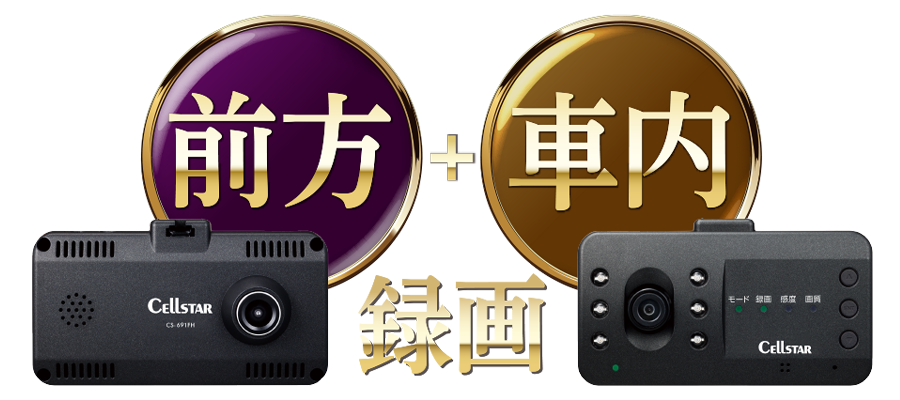

前方と車内を同時に録画

前方車内録画。
社内側180°暗視カメラ。赤外線LED搭載。
社内側180°暗視カメラ。赤外線LED搭載。

録画画質にこだわったセルスターのドライブレコーダー

ナイトビジョンVer.2 車外カメラ

光量の少ない夜間・トンネル内などの場所でも、鮮明でクリアな映像を記録できます。

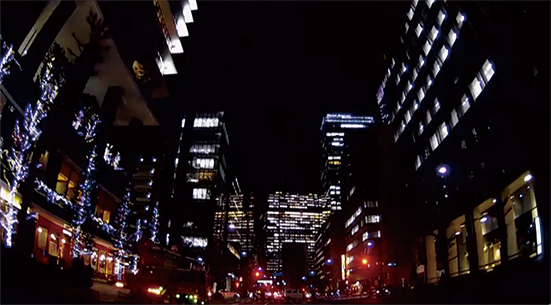

ナイトビジョンVer.2なし

なし

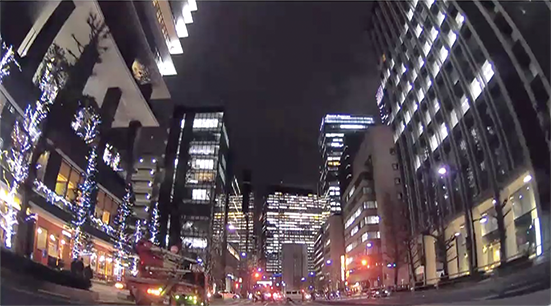

ナイトビジョンVer.2あり

ナイトビジョンVer.2

STARVISIMX291搭載 <夜に強く高画質>

STARVIS(スタービス)は、1μm² あたり、2000mV以上(カラー品、706cd/m²光源撮像時、F5.6、1s蓄積換算)の感度を有し、可視光領域に加え近赤外領域までの高画質を実現した、
監視カメラ用途CMOSイメージセンサ用 裏面照射型画素技術です。

STARVIS™およびSTARVISは、ソニーグループ株式会社またはその関連会社の登録商標または商標です。

STARVIS

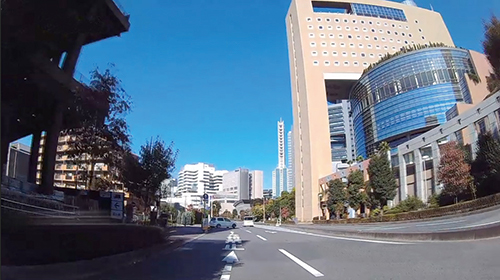

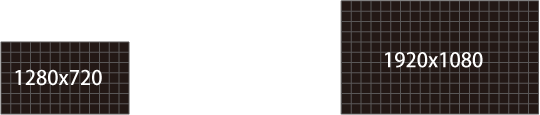

フルハイビジョン録画 車外カメラ

フルハイビジョン撮影だからよりくっきりとした高画質な映像を記録できます 。

フルハイビジョン前方

前方

FULLHDフルハイビジョン録画

1920 1080

HDR[ハイダイナミックレンジ]搭載 車外カメラ車内カメラ

HDRによる画像合成技術により、急激な明るさの変化が発生しても白とびや黒つぶれを低減して録画します。

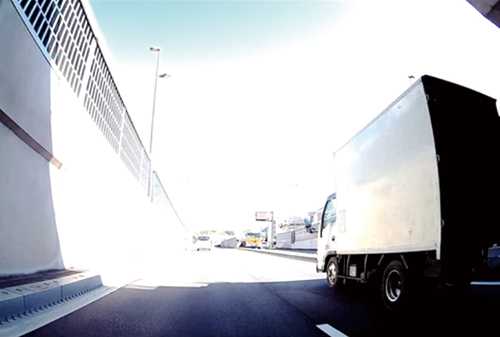

HDRオフ

HDRオフ

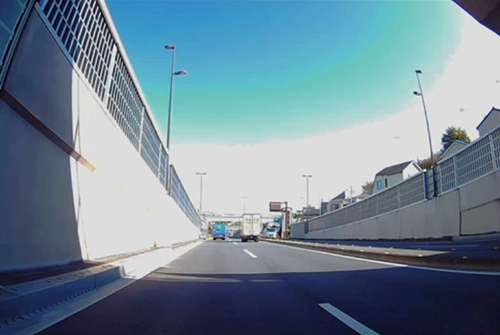

HDRオン

HDRオン

スーパーキャパシタ搭載! 電源ケーブルが外れても安心

スーパーキャパシタ

スーパーキャパシタを搭載しているので、事故の衝撃で電源ケーブルが外れてしまっても録画画像を正常に保存するまでは動作するので、 撮り逃しを防ぎます。

※スーパーキャパシタ:蓄電能力を持つコンデンサ、高温に強く安全性が高い

大容量32GBのmicroSDカード(クラス10)付属

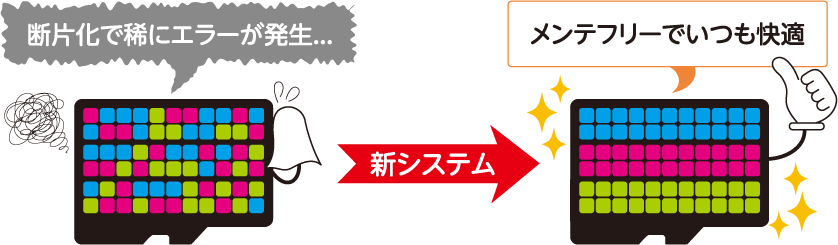

microSDカードメンテナンスフリー

独自のファイルシステムで録画ファイルの断片化を無くし、エラー発生率を低減。定期的なフォーマットが不要となります。

microSDカードメンテナンスフリー

  • ※録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。
  • ※付属のmicroSDカードは、工場出荷時の画像モード設定でファイルシステムが適応されています。
  • ※新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。

最大12時間/パーキングモードを搭載

常時・イベントの組み合わせによる記録

常時(常に録画)、イベント(衝撃)の組み合わせによる設定が可能。駐車中の車上荒らしやイタズラをしっかりと監視・記録します。

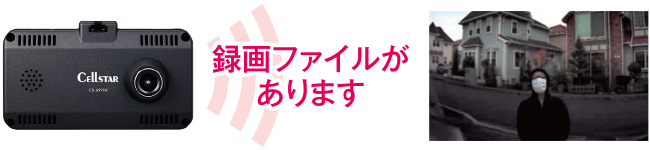

駐車中にイベント発生した場合、パーキングモード解除時に音声でおしらせ!

駐車中にイベント発生した場合、パーキングモード解除時に音声とアイコンでおしらせ
バッテリーを保護

■タイマー機能によって電源供給する時間を0、1〜12時間まで任意設定できます。設定時間を超えると自動的に電源供給がオフになります。■電圧監視機能によって設定した電圧を下回ると自動的に電源供給がオフになり、バッテリーを保護します。

バッテリーを保護

■タイマー機能によって電源供給する時間を0、1〜12時間まで任意設定できます。設定時間を超えると自動的に電源供給がオフになります。■電圧監視機能によって設定した電圧を下回ると自動的に電源供給がオフになり、バッテリーを保護します。

※パーキングモード機能を使うにはオプションの常時電源コードGDO-10/GDO-24/GDO-41が必要です。

交通事故時ドライブレコーダー買替補償金制度

本制度は、事前無料登録いただいてから1年以内にレッカー搬送を伴う自動車事故に遭われた場合、ドライブレコーダーの再購入費用及びその諸経費を補償する目的で、ドライブレコーダー協議会より一律4万円をお支払する制度です。

交通事故時ドライブレコーダー買替補償金制度

3つの録画モード

常時録画モード

LEDが点滅し、1分単位で録画し続けます。

※パーキングモードでは、常時録画画質の設定によって変動します。

常時録画モード

イベント録画モード(自動)

常時録画中にイベント(走行中の外部衝撃や事故)が発生した場合、常時録画を中断して、効果音とLEDが点滅(速い)し、前後のイベント録画ファイルを生成します。
イベント録画モード後、常時録画モードに戻ります。

イベント録画モード(自動)

クイック録画機能(手動)

イベントを手動で録画する機能です。

microSDカードの録画時間

※撮影の状況、被写体などにより記録されるファイルサイズは一定でないため、記録可能時間に差が生じる場合があります。下記数値は、目安としてご参考ください。

microSDカードの録画時間

  • ※エンジンOFF(ACC)で最大12時間録画します。最大6〜12時間録画する場合、32GB以上のmicroSDカードをご使用ください。

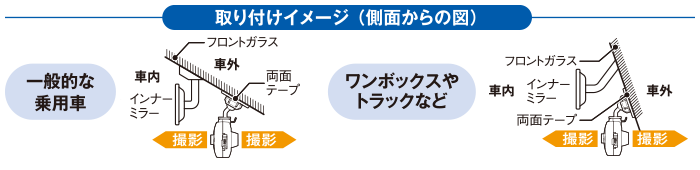

いろいろな車両に取り付け可能

セルスターのドライブレコーダーはいろいろな車両に取り付けが可能です。車種によってフロントガラスの角度は様々ですが、撮影アングルが最適になるよう取り付け自由度の高い専用マウントベースを採用しています。フロントガラスが寝ている車、逆にワンボックスのように立っている車もOKです。

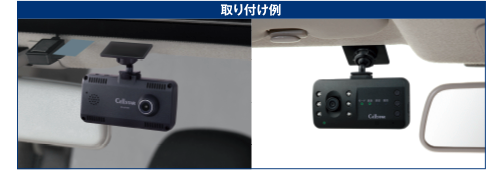

取り付け例
取り付け例

セーフティレーダーとケーブル一本で相互通信!

相互通信対応セーフティレーダーに接続すると、セーフティレーダーに設定画面、カメラ映像を表示でき、セーフティレーダー側で操作が可能になります。また、セーフティレーダーからドライブレコーダーに情報(GPS、OBDⅡ)と電源の供給が行なわれます。

※カメラ警告対応の当社製セーフティレーダーとの接続には、別売りオプションが必要です。
※相互通信機能使用中は、撮影モードは使用できません。

  相互通信対応機種

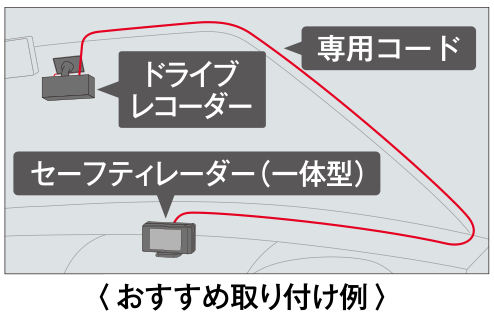

おすすめ取り付け例

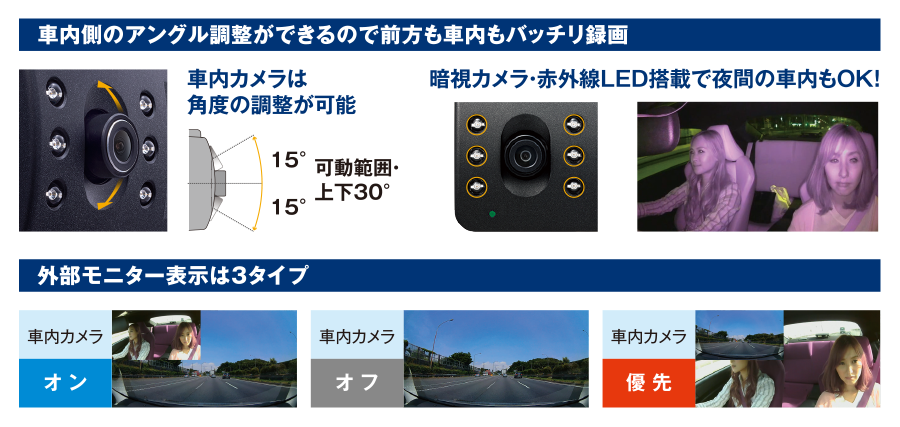

レーダーとの相互通信時、外部モニターに映像出力時の表示は3種類から選べます。

レーダーとの相互通信時、外部モニターに映像出力時の表示は3種類から選べます。

レーダー探知機、オプションの接続対応については下記対応表をご確認ください。
映像のみレーダー以外の外部モニターに出力することも可能です。オプションについては下記対応表をご確認ください。

セーフティレーダー・ドライブレコーダー接続対応表

安全運転支援機能 ※セーフティレーダーとの相互通信時のみ

安全運転支援機能を使うには、相互通信対応のセーフティレーダーと接続する必要があります。
※機能を使用する前に車両に合わせた設定が必要になります。

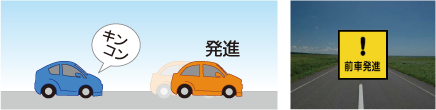

前車発車警告車外カメラ

前の車が発車した情報をお知らせします。

※セーフティレーダー[別売]相互通信時のみ

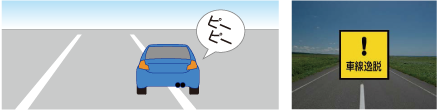

車線逸脱警告車外カメラ

設定した速度以上で走行時、車線を逸脱すると警告します。

※セーフティレーダー[別売]相互通信時のみ

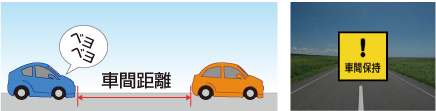

車間距離保持警告車外カメラ

設定した速度以上で走行時、前車との適正距離を保持するよう警告します。

※セーフティレーダー[別売]相互通信時のみ

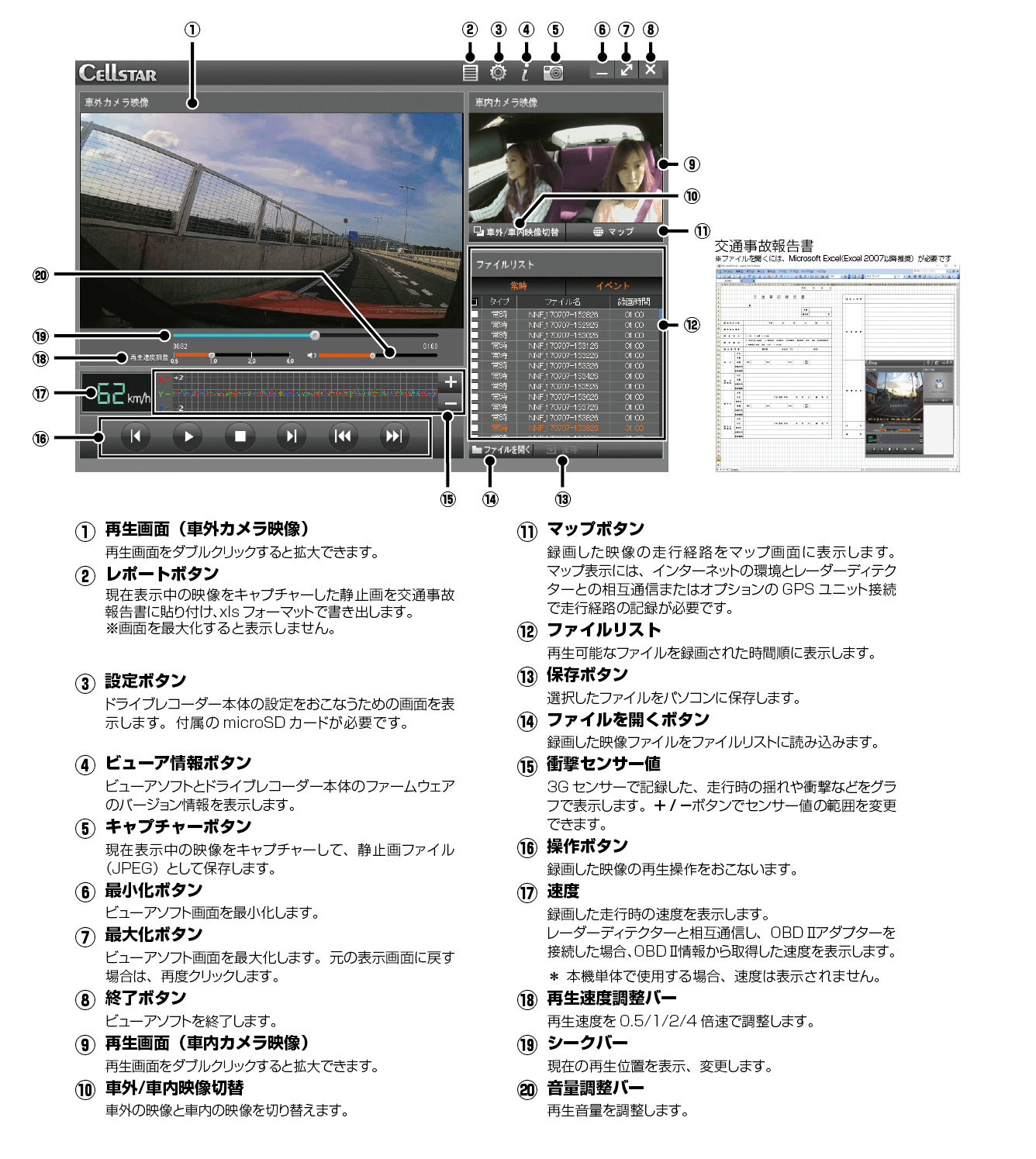

カンタン操作!専用ビューアソフト

専用ビューアソフト



専用ビューアソフトはWindows専用です。
専用ビューアソフトは下記からダウンロード



専用ビューアソフトダウンロード

その他の機能

地上デジタルテレビと電波干渉しにくい設計

セルスターのドライブレコーダーは、車内の地上デジタルテレビと電波干渉しにくいよう設計されているから映りが断然キレイ!

地上デジタルテレビと電波干渉しにくい設計

VCCIマークVCCIマーク:本機はクラスB適合品です。
VCCIについて詳しくはコチラ

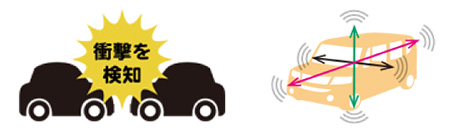

3Gセンサーが付いているから録画のタイミングを逃さない/カスタム設定可能

衝撃を検知

3Gセンサーの感度を前後、左右、上下をそれぞれ1〜10段階/オフから設定できます。

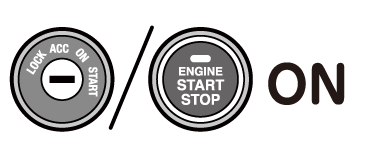

自動録画開始

セルスターのドライブレコーダーは、エンジンをONにするだけで、自動的に電源がONになり、録画を開始します。

エンジンをONにするだけで、自動録画開始

映像録画時に音声も録音可能

映像録画時に音声も録音可能

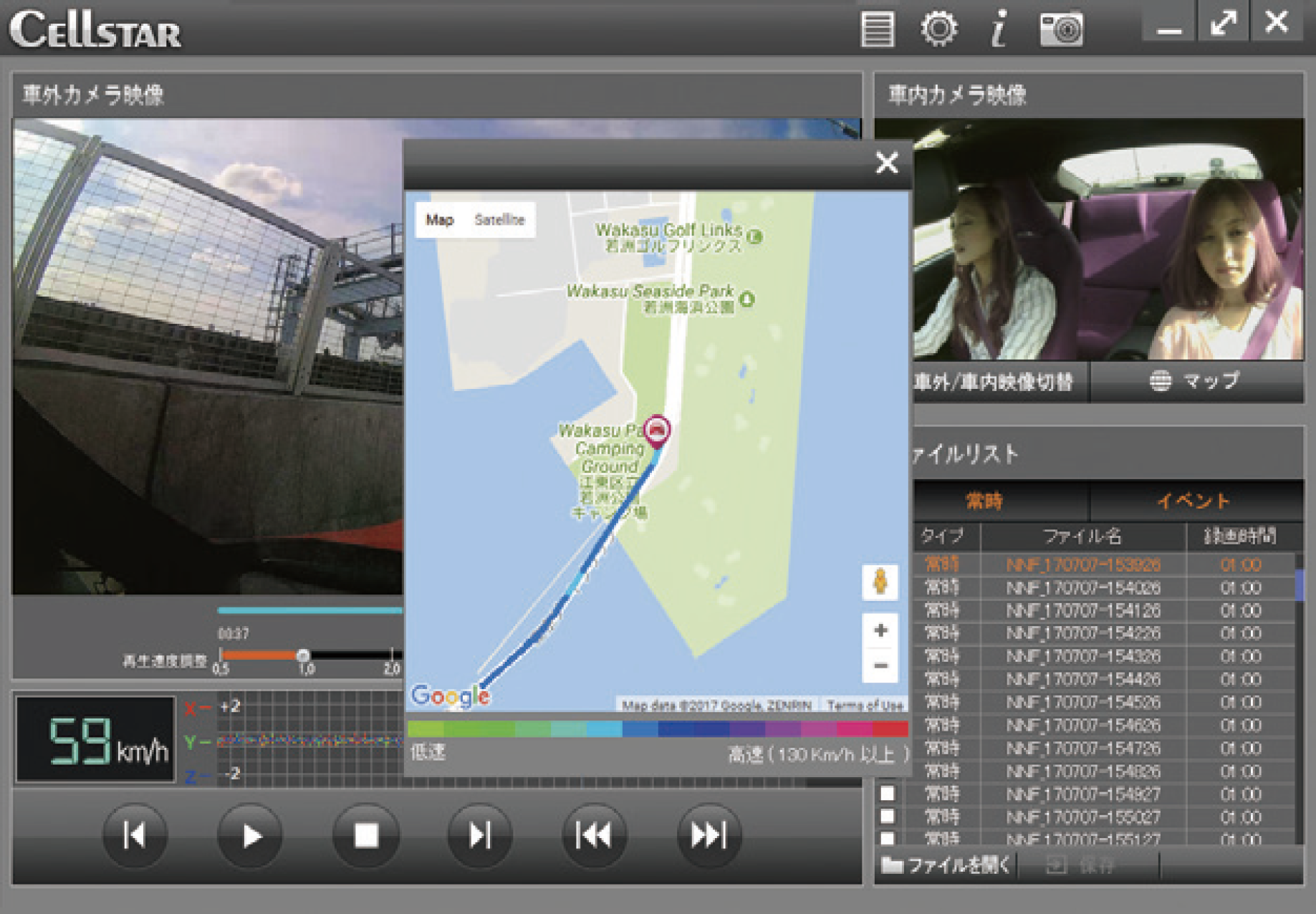

GPSユニット接続で機能アップ!

別売オプションのGDO-13/GDO-14を接続すると、録画した映像にGPS情報や走行速度などの情報を付加することができます。
ビューアソフトで各種情報を表示できます。



12/24V車対応

普通自動車だけでなく24V車にも対応。トラックなど大型車にもそのまま取り付け可能です。

12/24V車対応

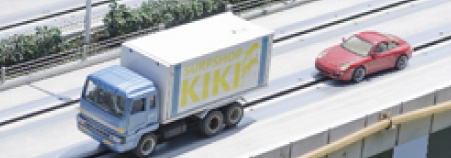

LED信号機に対応

LED信号機に対応

ドライブレコーダーの撮影周期とLED信号機の点灯周期が一致した場合、点灯していないように録画されることがあります。LED信号機の情報が録画できるよう処理をおこなっています。

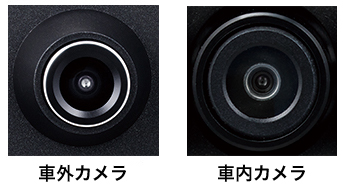

耐熱・耐久性に優れたガラスレンズ

真夏の高温にも変化のない高い耐久性を誇るガラスレンズを採用しています。いつもきめ細かく美しい映像を残します。

6枚のレンズで広角・高画質を実現

大容量32GBmicroSDカード付属

ご購入後すぐ使える大容量32GB microSDカードを付属しています。

大容量32GBmicroSDカード付属

■主要諸元
●記憶容量:32GB(SDHC)
●スピードクラス:スピードクラス10
●動作温度範囲:-25℃~+85℃

ボイスアシスト搭載

録画状況や操作しているときの設定を音声で教えてくれるアシスト機能が搭載しています。

ボイスアシスト搭載

撮影機能

旅行先の風景などをデジタルカメラのように撮影してJPG画像で保存できます。

日本製・安心の3年保証

製品開発、設計、生産から品質管理まで全て国内の自社で行なっています。

製品開発、設計、生産から品質管理まで全て国内の自社で行なっています。

仕様

主要諸元

車外カメラ

撮像素子 200万画素 1/2.8型 カラー CMOSセンサー
フレームレート 30fps
視野角 水平115° 垂直60° 対角141°
F値 2
最低被写体照度 3LUX
録画画素数 200万画素(FullHD)
100万画素(HD)
35万画素(D1)
録画画質 FullHD 高画質(12Mbps)
標 準(10Mbps)
低画質(8Mbps)
HD 高画質(7Mbps)
標 準(5Mbps)
低画質(3Mbps)
D1 高画質(2Mbps)
標 準(1.5Mbps)
低画質(1Mbps)
録画画角 FullHD 水平115° 垂直60° 対角141°
HD 水平115° 垂直60° 対角141°
D1 水平97° 垂直60° 対角122°

車内カメラ

撮像素子 120万画素 1/3.7型 カラー CMOSセンサー
フレームレート 30fps
視野角 水平106° 垂直56° 対角127°
F値 2.4
最低被写体照度 5LUX(赤外線LED消灯時)
録画画素数 100万画素(HD)
35万画素(D1)
録画画質 FullHD 高画質(12Mbps)
標 準(10Mbps)
低画質(8Mbps)
HD 高画質(7Mbps)
標 準(5Mbps)
低画質(3Mbps)
D1 高画質(2Mbps)
標 準(1.5Mbps)
低画質(1Mbps)
録画画角 FullHD 水平97° 垂直51° 対角115°
HD 水平81° 垂直51° 対角99.5°
D1 水平81° 垂直51° 対角99.5°
録画圧縮 録画AVI(H.264)、静止画JPEG
録画トリガ
(通常時/
パーキングモード時)
常時録画/常時録画+イベント録画/クイック録画
GPS 無し
HDR 有り
3Gセンサー 有り(衝撃感度 10段階)
対応外部記憶媒体

microSDカード 8GB~32GB (クラス10/SDHC規格準拠、NANDタイプは「MLC」を推奨)、
64GB(クラス10/SDXC規格準拠、UHSスピードクラス:UHS-1以上、NANDタイプは「MLC」を推奨)
※弊社オプションmicroSDカード推奨

記録データ

日時、加速度、走行速度、位置情報、映像ファイル
※対応オプション、セーフティレーダー接続時のみ

音声録音 有り(オン、オフ設定可)
外部映像出力 有り
インターネット
地図連動

有り ※対応オプション、セーフティレーダー接続時のみ

電源電圧 DC12V/24V
動作温度範囲 -10℃ ~ +60℃
本体サイズ

本体:97(W)×26.3(D)×51(H)mm(突起部含まず)
※マウントベース取り付け時 82(H)mm

本体重量 77g
VCCI クラスB
保証期間 3年
JANコード 4962886015669

■「ドライブレコーダー協議会ガイドライン」に基づく表記

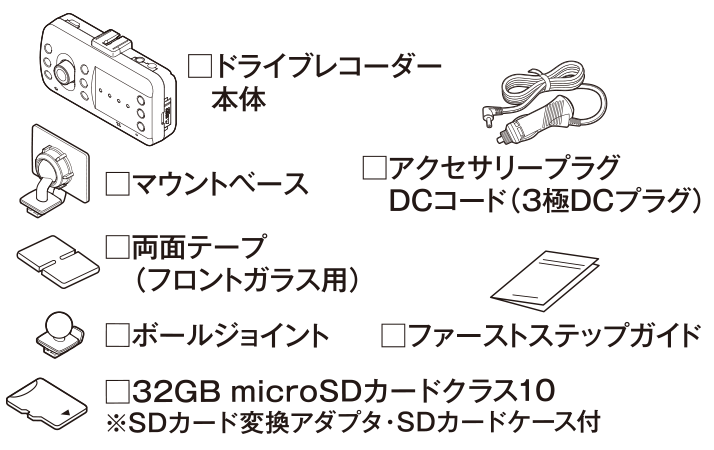

梱包内容

オプション品

オプション(別売り)















※ドライブレコーダーステッカーはこちら



ダウンロード

PDF製品カタログ

  • ファイルサイズ 約15.7 MB
  • 所要時間(ダイヤルアップ54k)約5.09分
ダウンロード

PDF取扱説明書

  • ファイルサイズ 約3.7 MB
  • 所要時間(ダイヤルアップ54k)約1.21分
ダウンロード

ファーストステップガイド

  • ファイルサイズ 約1.3 MB
  • 所要時間(ダイヤルアップ54k)約0.41分
ダウンロード

専用ビューアーソフト

ダウンロード

ご購入前にご確認ください

本機は日常の運転をドライブレコーダーで記録し分析することで、安全運転についての改善や、効果的な運転管理を推進し、交通事故の防止および安全運転を促進する目的で製造販売しております。本機は自動車等の事故における証拠として、効力を保証するものではありません。
●フロントガラスへの取り付け位置
■安全上の注意 ●本機は専用のDCコード(3極プラグ)を使用してください。それ以外のDCコードを使用した場合、本機が正常に動作しません。●運転中に本機を操作しないでください。●本機をエアバッグが作動する近くに設置しないでください。●医療用電気機器の近くでは使用しないでください。●水につけたり、水をかけたり、また濡れた手では絶対に操作しないでください。火災や感電、故障の原因となります。●本機の取り付けは、必ずエンジンを切った状態でおこなってください。●本機の結合部分、スピーカーなどの穴やすき間にはピンや針などの金属を入れないでください。●本機から煙が立つ、異臭がするなどの問題が発生した場合は、すぐに使用を中止してください。●本機を急激に温度が上昇する場所に長期間放置しないでください。必ず定格電圧、温度の条件下で使用してください。●本機の動作中、カメラのレンズ部分が発熱することがありますが、異常動作ではありません。レンズ部分は、大変熱くなっておりますので、直接手で触れないようご注意ください。●コードを外すときは、必ずプラグ部分を持って外してください。また破損やキズが付いたコードは使わないでください。●本機の表面はシンナー、アルコール、ベンゼンなどの揮発性物質または有機溶剤で拭かないでください。またゴムやビニールなどを長期間接触させないでください。●電源コードまたはソケット部のほこりや汚れはよく拭いて取り除いてください。●本機に強い衝撃を与えないでください。●本機の近くに磁気性がある物を置かないでください。●トンネル入出時のように急激に明るさが変わる場合、逆光が強い場合、夜に光源がない場合などの条件では録画品質が落ちることがあります。●暗い環境では、なるべく高品質で録画するために、車両のヘッドライトやフォグランプをつけてください。●フロントガラスの表面はいつもきれいにしておいてください。●本機は推奨取付位置に設置してください。●パーキングモードによるお車のバッテリー上がりに関して当社は一切の責任を負いかねます。●LED方式の信号機では画面がチラつくことがあり、色の識別ができない場合があります。それにより生じた損害は、当社は一切の責任を負いかねます。●本機の分解、修理、または改造を絶対にしないでください。●本機は日本国内仕様です。海外ではご使用にならないでください。●気温の低いところから高いところに本機を移した場合、本機内に結露が生じることがあります。■microSDカードについて●市販のmicroSDカードを使用した場合による本機の動作異常に関して、当社は一切の責任を負いかねます。●microSDカードをフォーマットする際は、必ず本体のフォーマット機能にておこなってください。●付属のmicroSDカードをフォーマットすると記録ファイルはすべて消去されます。あらかじめパソコンなどにバックアップすることをおすすめします。●microSDカードを取り出す際は、必ず本体の電源が切れたことを確認してから取り外してください。●microSDカードは消耗品です。一定使用期間が過ぎるとメモリーセクターの一部が損傷されて正常な録画ができない可能性があります。●一般的にmicroSDカードには寿命があります。(各メーカーにより異なります)●microSDカードを長期間使用している、保証期間が切れているなどの原因でデータに異常が発生した場合、新しい指定のmicroSDカードと交換してください。●microSDカードを保管、または持ち歩くときは、必ず保管ケースに入れてください。●PCなどでmicroSDカードを使用する際には、microSDカードのロックは必ず解除してください。●重要なデータは、必ず他のデバイスにバックアップしてください。●指定のmicroSDカード以外は使用しないでください。●microSDカードスロットに異物を入れないでください。●油がついた手や濡れた手でmicroSDカードスロットを触らないでください。●データのバックアップ、フォーマットおよび動作中には、絶対にmicroSDカードを取り外さないでください。●microSDカードを落下させたり、衝撃を与えないでください。●microSDカードには向きがあります。挿入するときは向きを確認して、確実に最後まで押し入れてください。●市販のmicroSDカードによっては、認識しにくいものや挿入、取り出しにくいものがあります。●microSDカードを別に購入する場合は、必ず使用可能か確認したうえでご購入ください。●microSDカードの容量によっては、起動時間が変動(長くなったり)する場合があります。●microSD™はSDアソシエーションの商標です。●microSDカードを入れ替えると、本機の設定が工場出荷時の状態になります。■録画について●本機は全ての状況下で録画を保証するものではありません。●本機の故障や使用による損害、また録画した映像の破損や損傷によって生じた損害は、当社は一切の責任を負いかねます。●本機の動作を確認するため、急ブレーキなど危険な運転はおやめください。●本機で録画した被写体は、プライバシーの侵害となる場合があります。取り扱いにご注意ください。●運転中、本機のLEDランプを注視したり、操作はおやめください。●クイック録画/撮影機能をおこなう場合、周囲の安全を確認したうえで操作してください。●夜間に録画した映像にノイズが入っているように見えたり、夜間の映像が白っぽく録画されることがありますが、正常動作です。●録画の条件により、録画のフレームレートが変わる場合があります。■取り付けについて●本機の誤った取り付けは、道路運送車両法の保安基準に違反する場合があります。正しく取り付けてください。●本機は取扱説明書に従って正しく取り付けてください。誤った取り付けは道路運送車両法違反となるばかりか、交通事故やケガの原因となります。●他の無線機やテレビ、ラジオ、パソコンなどの近くで使用すると、影響を与えたり、受けたりすることがあります。●AMラジオにノイズ干渉する場合があります。●本機は防水構造ではありません。必ず車内へ取り付けてください。■microSDメンテナンスフリー機能について●録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。●付属のmicroSDカードは、工場出荷時の録画画質設定で適応済みです。●新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。■ナイトビジョンについて●ナイトビジョンの設定を強くした場合、夜間の映像で強い光(ヘッドライトなど)の部分で白飛びする場合があります。■アイドリングストップ車での使用について●一部のアイドリングストップ車では、再始動時に電源確保のため各部分への供給電圧が低下することがあります。これにより本体の電源が落ちる場合があります。■「QRコード」は株式会社デンソーウェーブの登録商標となります。■その他の注意について●製品のデザインや仕様は、改良等のため、予告なく変更する場合があります。●掲載の写真はイメージです。実際の製品とは異なる場合があります。また、必要な配線を省略しているものもあります。●本製品の誤った取扱いによる車両や車載品などの事故・破損・故障・損害等が発生しましても当社は一切の責任を負いかねます。また保証なども一切いたしかねます。
