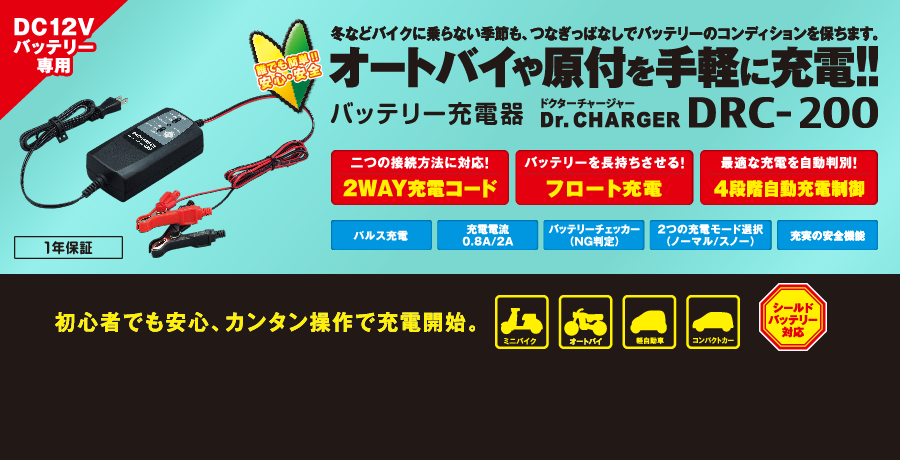

DRC-200

プロモーション映像

プロモーションムービー

簡単!安心・安全のバッテリー充電器 Dr.CHARGER DRCシリーズのご紹介映像です!

シールドバッテリーに対応!

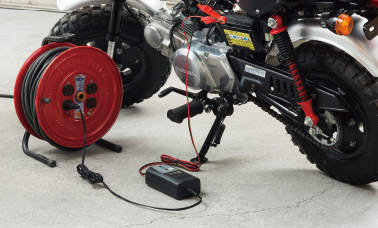

オートバイや原付を手軽に充電できます。冬などバイクに乗らない季節も、繋ぎっぱなしでバッテリーのコンディションを保ちます。

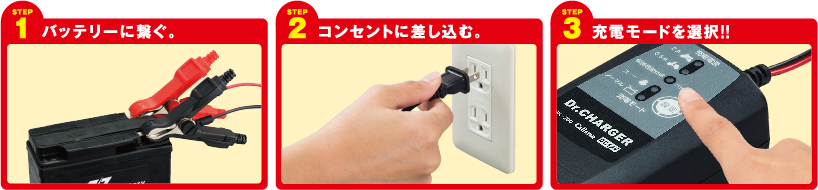

3ステップでカンタン充電。

オートバイや原付を手軽に充電。3つのステップでラクラク充電開始!

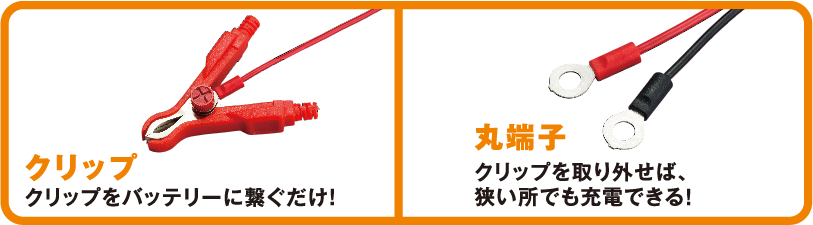

クリップを取り外せるから2つの充電方法に対応!

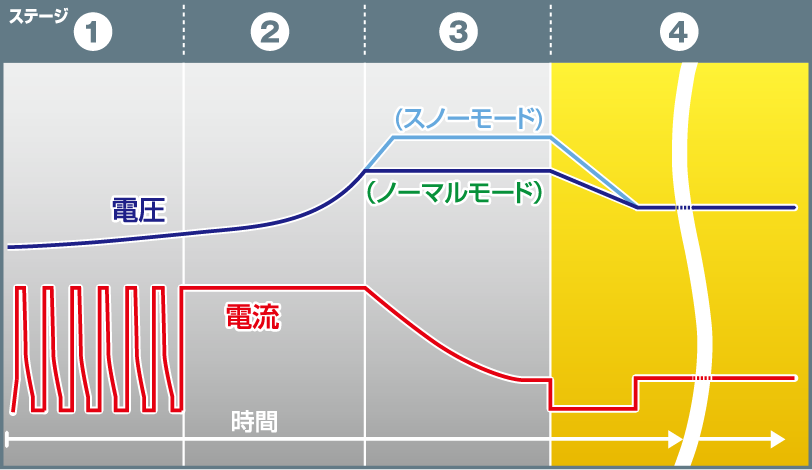

4段階自動充電制御で最適な充電をおこないます!

従来のバッテリー充電器と異なり、バッテリーの状態を診断しながら、バッテリー容量に応じた適正な充電をおこなうので、バッテリーを痛めることなく、常に最適なコンディションに保つことができます。

①パルス充電

バッテリー電圧が低下し過ぎている場合、自動的にサルフェーション現象の改善をおこないます。パルス電流により電極板に付着した硫酸鉛の結晶を除去し、電気反応面積を広げます。

※サルフェーション現象とは…バッテリーの劣化現象で長期間放置状態、過放電状態が続くと内部の化学物質が結晶化し電極板に付着、覆ってしまい、充放電容量(面積)が小さくなり、最終的には化学反応が全くしなくなります。

②バルク充電(定電流)

バッテリーに負担がかからないように、設定した最大電流で一気に80%まで充電します。

③アブソプション充電(定電圧)

電流を制御しながら、定電圧でゆっくりと95%から
満充電になるまでしっかり充電します。

④フロート充電

満充電表示後、一定の電圧(フロート電圧)で補充電をおこない、常に満充電の状態を維持します。

本機で充電できるバッテリー

バッテリー電圧

DC 12V

バッテリーの種類

二輪車用、自動車用鉛バッテリー
・オープンバッテリー
・シールドバッテリー
・ドライバッテリー
・V.R.L.A.バッテリー

適合バッテリー容量

2.3Ah〜30Ah

適合バッテリー例

XX2.5A-XX、XX-3L-X、12N5.5-XX、XX-16AL-XX、BX10-3A、YB10L-B2、GT4B-5、YTX7L-BS、FTZ12S、
XXA19R(L)、XXB17R(L)、XXB19R(L)、XXB20R(L)など

*記載の“XX”には、バッテリーメーカーによって数字や記号が入ります。
例)34B17R(L)、40B19R(L)、12N5.5-4Aなど
*記載の品番や表示はあくまでも一例です。バッテリーメーカーの適合表などで、充電しようとしているバッテリーの容量を必ずご確認ください。

便利で安心な機能が満載!

パルス充電

パルス電流により電極板に付着したサルフェーションを除去し、電極板の電気反応面積を広げます。

フロート充電

常に満充電の状態を維持するフロート充電で、バッテリーのコンディションを保ちます。

2つの充電モード選択(ノーマル/スノー)

充電する状況に合わせてモードを選べます。
ノーマルモード:通常の充電モード
スノーモード:低温(約0℃以下)環境下で充電する場合またはドライセルバッテリーを充電するモード

2つの充電電流選択機能(0.8A/2A)

バッテリー容量に応じた適正な充電で、バッテリーをいたわりながら充電できます。

充実の安全機能

  • ・バッテリー逆接保護
  • ・バッテリー無接続出力OFF
  • ・ショート保護
  • ・異常温度保護
  • ・スパーク防止
  • ・異電圧バッテリー接続保護
  • ・バッテリー異常表示
  • ・入力保護ヒューズ(内蔵)

主要諸元

入力

入力電圧 AC100V~120V 50Hz/60Hz
定格電流 1A

出力

出力電圧 ノーマルモード:DC14.4V
スノーモード:DC14.9V
出力電流(最大) 0.8A/2A

バッテリー

適合電圧 DC12V
適合容量 2.3Ah~30Ah

使用環境

温度範囲 -20℃~+40℃
湿度範囲 10%~60%

本体

本体サイズ(mm) 74(W)X45(D)X144(H)(突起部除く)
本体重量 435g
コード長 電源コード:1.8m
充電出力コード:1.8m




ご購入前にご確認ください

■バッテリーの状況によっては、満充電にならない、または充電できない場合があります。 ■バッテリーの端子電圧が6V以下の場合、充電を行うことはできません。 ■正しく安全にお使いいただくため、ご使用前に付属の「取扱説明書」を必ずお読みください。 ■本機は家庭用AC100Vを電源とします。ACコンセントのある場所でのみご使用いただけます。 ■製品のデザイン・仕様は改良などのため予告なく変更する場合があります。 ■掲載の写真はイメージです。 ■本機の誤った取扱いによる事故・破損・損害などが発生しましても弊社では一切の責任を負いかねます。また補償なども一切ありません。

安全に関するご注意

●危 険
■本機はAC100V専用です。他の電圧で使用しないでください。 *火災や感電、故障の原因となります。 ■本機は日本国内での使用を目的として、設計、製造されています。海外では使用しないでください。 *指定の電源電圧以外で使用すると、事故やケガ、故障の原因となります。 ■本機はDC12Vの2輪車用および自動車用の鉛バッテリー専用充電器です。パッケージに記載されている以外の電圧や種類のバッテリー充電、他の用途では使用しないでください。 *本機が過熱、発火したり、バッテリーが過熱、爆発したり、思わぬ事故が発生する 恐れがあります。 ■万一、故障した場合は、直ちに使用を中止してください。 *そのまま使用しますと火災や感電の原因となります。 ■電源プラグは、根元まで確実に差し込んでご使用ください。 *感電、ショート、発煙、発火の恐れがあります。 ■電源プラグにほこりなどが付着している場合は、よく拭き取ってください。 *火災の原因となります。 ■タバコや火の気のない所でご使用ください。また、可燃物の近くでは使用しないでください。 *バッテリーの引火、爆発、火災の原因となります。 ■密閉された場所では、使用しないでください。 *けがや中毒など思わぬ事故が発生する恐れがあります。 ■医療用電子機器の近くでは使用しないでください。 *ペースメーカーやその他の医療用電子機器に電波による影響を与える恐れがあります。 ■水につけたり、水をかけたり、また、ぬれた手では絶対に操作しないでください。 ■煙が出ている、変な臭いがするなど異常な状態のままでは使用しないでください。 *発火して火災の原因となります。 ■各種コードを傷つけたり、無理に曲げたり、加工したりしないでください。各種コードが傷ついた場合には直ちに使用を中止してください。 *感電やショートによる発火の原因となります。 ■本機を子供、乳幼児には手を触れさせないようにしてください。 *事故や故障の原因となります。 ■各種コードは、束ねたまま使用しないでください。
●警 告
■ニッカドバッテリー、ニッケル水素バッテリー、リチウムイオンバッテリーの充電には使用しないでください。 *バッテリーの過熱、発火、爆発の恐れがあります。 ■ マンガン電池、アルカリ電池、リチウム電池など非再充電形バッテリーは、充電しないでください。 *バッテリーの液漏れ、過熱、発火、爆発の恐れがあります。 ■分解や改造は絶対にしないでください。 *発熱、火災、ケガの原因となります。 ■梱包用の包みは、必ず取り外してから使用してください。 *本機の放熱を妨げ、故障の原因となります。 ■使用中、不安定な動作になったり、煙が出たり、変な臭いがするなどの異常が起きた場合は、直ちに使用を中止し、セルスター工業アフターサービスへ修理を依頼してください。 *火災や感電の原因となります。お客様による修理は危険ですから絶対におやめください。 ■強い衝撃を与えたり、投げつけたりしないでください。 *火災や故障の原因となります。 ■本機の穴や隙間にピンや針金を入れないでください。 *感電や故障の原因になります。
●注 意
■使用後や使用しないときには、必ず電源コードをコンセントから抜いて保管してください。 *火災や感電の原因となります。 ■お手入れの際は、必ず各種コードを取り外してください。 *感電の原因となります。 ■次のような場所での使用および保管は避けてください。発熱、発火、漏電、故障などの原因となります。 ・湿気の極端に多い場所 ・直射日光の当たる場所や高温になる場所 ・雨や雪などの水分のあたる場所 ・落下しやすい場所、振動の多い場所 ・塩害、塵灰害、化学性ガス害の受けやすい場所 ・木くず、布、オイルなどの可燃物の周辺 ・重量物の下、密閉された場所 ■各種コードの接続を外す場合は、コードを持たずに必ずプラグや、コネクターを持って抜いてください。 *コードが損傷し、火災、感電、故障などの原因となります。 ■本体の汚れは、薄めの中性洗剤で拭き落としてください。シンナー、ベンジン、アルコールなどで拭くと変色などの原因となります。 ■本機を使用中、音響機器や映像機器、携帯電話などにノイズが発生する場合があります。できるだけ離してご使用ください。 ■使用中に地震・水害などが発生した場合には、電源プラグをコンセントから抜き、充電クリップをバッテリーの端子から外してください。 *発火の原因となります。 ■長時間、維持充電をおこなう場合、定期的にバッテリー液を確認し、本機やバッテリーに衝撃を受けないよう周りに気をつけてください。
