AR-101LA

プロモーション映像

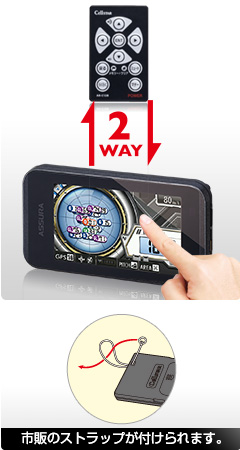

リモコンとタッチパネルの2WAY!

「2WAY操作」

薄型カードリモコンは薄くて軽いから使いやすい。 また、市販のストラップを取り付けられます。
タッチパネルは、タッチやフリック、スライド操作で直感的な操作が可能!

薄型カードリモコンとタッチパネル

ページトップへ

受信衛生が多いから自車位置が正確!

業界最多!5種類59基の衛星から受信できる!

GPS、グロナス、みちびき、SBAS(GAGAN、ひまわり)と受信衛星が多いので自車位置がズレにくく、正確な警告動作が可能です。高層ビル街や山間部でも安定した性能を発揮します。

イメージ:業界最多!5種類59基の衛星から受信できる!

ページトップへ

ゼンリンのフルマップを搭載!

「地図の更新は年間2回!(有料)」

速度取締機などのターゲットまでの距離を、地図で確認できるのでとってもわかりやすい!ターゲットはアイコン表示してあるので、直感的に状況を知ることができます。また、駐車禁止エリアも表示されるので安心です。地図データは年間2回更新(有料)なので新設された道などにも対応する事が可能!

詳細はこちら>>

フルマップ

「多彩になった地図表現!」

2Dと3D表示や、昼用・夜用画面から選択が可能。地図の縮尺も3段階から選べます。!

多彩になった地図表現!

ページトップへ

トリプルセンサー

「気圧センサー(特許出願中)が新搭載!」

Gセンサー+ジャイロセンサーに加え、新搭載の気圧センサーが高低差をしっかりと計測!これにより坂道などの傾斜も把握できるのでGPS未測位状態での自車位置精度が飛躍的に向上!トリプルセンサーが自車位置をしっかり監視します。
また、気圧センサーにより待受け画面「気圧計」や「アウトドア」で気圧表示が可能になりました。

トリプルセンサー

「都市高速・一般道自動識別」

都市高速の入口と出口に独自のポイントを設定。気圧センサーと合 わせて使用することで、高速・一般道の識別精度が大幅にアップ!

都市高速・一般道自動識別

ページトップへ

トリプルウィンドウ

トリプルウィンドウ搭載!

地図を表示したまま、「GPS警告」や「無線・レーダー等の受信」を同時にお知らせできる「トリプルウィンドウ」。

トリプルウィンドウ

ページトップへ

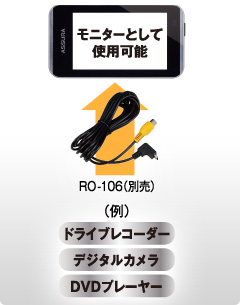

バックカメラなどの外部映像入力に対応

「モニター機能を新搭載!」

別売のRO -106 を使用すれば、バックカメラ等の外部機器の映像をモニターに表示させる事ができます。

  • ※外部入力映像表示中は警告動作は行いません。

ASSURA 外部入力対応モデル!

  • ※オプションのGDO-03/04、RO-113/114は使用できません。
バックカメラ対応

ページトップへ

情報満載の17バンド受信

●ヘリテレ無線 ●警察デジタル無線 ●警備無線 ●消防ヘリテレ無線 ●カーロケーター ●350.1MHz ●レッカー無線 ●署活系無線 ●取締特小無線 ●警察電話●JH無線 ●消防無線 ●新救急無線 ●警察活動無線●GPS ●Xバンド ●Kバンド

ページトップへ

高精度GPSデータ 56種類107,000件以上、取締・検問データ37,000件以上

さまざまな事前情報を知らせる精度の高いGPSデータ105,000件以上、取締・検問データ35,000件以上を収録。
さらに、常に最新の状態で使えるように、弊社から無料で提供されるデータに更新することができます。

ページトップへ

警告動作

グラフィカルな警告表示。実写とアニメ、らくらくモードは任意で変更可能!

速度取締機までの警告表示を、写真表示やアニメで、より感覚的にドライバーに伝えます。

実写

アニメ

らくらくモード

  • ※高速道走行時、LHシステム(カメラ1/2)/ループコイル式取締機(実写/アニメ)の警告の動作例です。
  • ※この他、待受画面のまま、音声のみで警告する「音声警告」も選択できます。
  • ※こちらに掲載している「警告動作」は実機よりキャプチャした画像を映像化したものです。読み込み時間を短縮させる為、全体の画像枚数を割愛 しているので、若干動作に乱れがあります。実機では、より精彩な動画が表示されます。

ページトップへ

全て無料!専用アプリ

スマートフォンからも使えるようになったMy Cellstar+Sync

毎月更新されるGPSデータの更新ダウンロードは無料!アプリで出来る機能は全て無料!

  • 実写案内ダウンロード”Option”コラボレーション企画
  • 画像や音声のカスタマイズ
  • GPSスポット追加機能
  • 公開交通取締情報
  • 走行ログ表示
  • デジタルフォトフレーム
  • 速度取締機等の情報提供
  • ※PC用アプリでは「速度取締機等の情報提供」機能はありません。動作環境:Android 2.3.5、Android 4.0
スマートフォンからも使えるようになったMy Cellstar+Sync

パソコンを使って更新、カスタムできる! MyCellstar

専用サイトから、カンタンに更新できます。 WIN/MAC どちらでもOK。

  • GPS データダウンロード
  • 実写案内ダウンロード
  • 公開交通取締情報ダウンロード
  • 画像や音声のカスタマイズ
  • GPS スポット追加機能
  • 走行ログ表示[NEW]
  • デジタルフォトフレーム
マイセルスターシンク

ページトップへ

3.5大画面!2WAY操作。

3.5インチ AH-IPS液晶搭載

「3.5インチ大画面」

鮮やかな色の表現が可能。LEDバックライトで視野角も広い。

AH-IPS液晶

ページトップへ

アンテナ内蔵でスッキリデザイン

超高感度GPSでバツグンの感度!

GPSアンテナ内蔵

ページトップへ

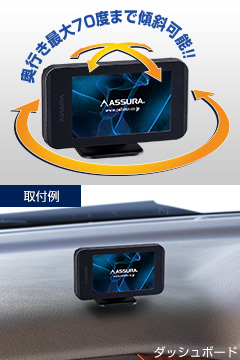

マウントベース

奥行き最大70度まで傾けられるので傾斜のあるダッシュボードにも取付可能!

マウントベース

ページトップへ

その他の特徴

多彩な待受画面!

アナログメーター
アナログメーター
デジタルメーター
デジタルメーター
傾斜計
傾斜計
高度計
高度計
衛星情報
衛星情報
Gモニター
Gモニター
電圧計(セパレートリトル
電圧計
デジタル時計1
デジタル時計1
デジタル時計2
デジタル時計2
デジタル時計3
デジタル時計3
アナログ時計1
アナログ時計1
アナログ時計2
アナログ時計2
エコドライブ
エコドライブ
マップ
フルマップ
気圧計
気圧計
アウトドア
アウトドア

ページトップへ

アナウンス設定

男性/女性の声から選択可能です。

ページトップへ

12V/24V車に対応

12V車の他、トラック等の24V車にも対応しています。

ページトップへ

基本機能

イオス Effective Operation System イオス Effective Operation System
心地よく、効率の良いドライビングサポートを実現させるシステムを採用。GPS情報と登録データを連動させ、常に走行状況を把握することで、自動的に走行速度に合わせた警告内容を判断し、快適な使用感をご提供いたします。

ピー・キャン ピー・キャン
常に適切なドライビングサポートをおこなえるよう、自動ドアなどによるレーダー警告や取締機の撤去などで必要のなくなったGPS警告を、ワンタッチ操作で簡単にキャンセルさせることができます。

ページトップへ

主要諸元

GPS受信部

受信方式 34chパラレル受信
受信周波数 1575.42MHz
1598.0625MHz~1605.375MHz

レーダー受信部

受信方式 ダブルスーパーヘテロダイン方式
受信周波数 Xバンド、Kバンド

レシーバー部

受信方式 ダブルスーパーヘテロダイン方式
受信周波数 UHF 330 〜 470MHz帯
VHF154 〜 162MHz帯

センサー

  加速度センサー、ジャイロセンサー、気圧センサー

本体

電源電圧 DC12V/24V
動作温度範囲 -10℃ 〜 +65℃
本体サイズ 112(W)X23.5(D)X62(H)mm
(突起部除く)
本体重量 137g
表示部 AH-IPS液晶(感圧式タッチパネル)

リモコン

使用電池 リチウム電池 CR2016×1
動作温度範囲 -10℃ 〜 +65℃
サイズ 34.8(W)×5.5(D)×56.4(H)mm

付属品

  • シガーライター用スイッチ付DCコード
  • ダミーセキュリティー対応マウントベース
  • ダッシュボード取付用両面テープ
  • リモコン用電池
  • microSDカード(フルマップ/実写画像入り)
オプション品

オプション(別売)

RO - 101
電源スイッチ付DCコード(ストレートタイプ)

レーダー探知機(GPSモデル含む)専用の電源スイッチ付きDCコードです。

【主要諸元】

  • ●サイズ:W75XD34[コード・突起部除く]
  • ●重量:65g
  • ●内蔵ヒューズ:1A 管ヒューズ
  • ●コード長:4.5m
RO-101

RO - 102
電源スイッチ付DCコード(カールタイプ)

レーダー探知機(GPSモデル含む)専用の電源スイッチ付きDCコードです。

【主要諸元】

  • ●サイズ:W62XD23.5[コード・突起部除く]
  • ●重量:49g
  • ●内蔵ヒューズ:1A ミニ管ヒューズ
  • ●コード長:0.7?1.5m
RO-102

RO - 103
電源直付DCコード

レーダー探知機(GPSモデル含む)専用の電源直付DCコードです。

【主要諸元】

  • ●重量:46g
  • ●内蔵ヒューズ:1A 管ヒューズ
  • ●コード長:3.5m
RO-103

RO - 105
ジェルマット

レーダー探知機を、ダッシュボードに固定する際に使用します。

【主要諸元】

  • ●サイズ:W40XD40XH3
  • ●重量:5g
RO-105

RO - 106
コネクター変換ケーブル

外部接続カメラ等(別売)の映像出力(RCA)をレーダー探知機(外部入力対応機種)に接続するための変換ケー ブルです。

【主要諸元】

  • ●プラグ:RCAコネクター
  • ●重量:44g
  • ●コード長:3.5m
RO-105

RO - 111
マウントベース

ASSURAシリーズ(ワンボディータイプ)専用のマウントベースです。

【主要諸元】

  • ●重量:19g
  • ●サイズ:W50×D50×H40
RO-111

RO - 112
バックカメラ

外部入力対応機種やRCA入力端子付のカーナビ、モニターなどに接続し、バックカメラの映像を表示できます。

【主要諸元】

  • ●サイズ:W28×D27×H26
  • ●重量:70g
  • ●コード長:9.0m

※別途RO-106が必要です。

RO-112
※本製品にはDCコードとマウントベースが付属されています。オプション品は、必要に応じてご購入ください。

ご購入前にご確認ください

■取付けについて●取付けになる車両のウィンドウが熱反射ガラスの場合、電波の透過率が低い為にGPS、レーダー波、各種無線の受信がしにくい場合やできない場合があります。熱反射ガラスの使用の有無は車両のディーラーやメーカーへお問い合せください。●本製品は、防水構造ではありません。必ず車内へ取付けてください。●本製品は、車載の電装機器(地上デジタルチューナー、カーナビ、ETC、アンテナ等)や電源ノイズの影響により、特定チャンネルを連続的に受信する場合やGPSを含む各種無線が受信できなくなる場合があります。また、本製品の取付け位置によっては、お互いの動作に影響が出る場合があります。その場合には、十分間隔をとって取付けてください。●車内でTVの56chにチャンネルを設定していると、本製品がGPSを測位できなくなることがあります。●一部の車種において付属のシガーライター用DCコードが、シガーライターソケットの形状に合わない場合があります。また禁煙車など、シガーソケットが装備されていない車の場合には、別売の直結配線用DCコードを使用してください。●直結配線用DCコードの車両への取付けには専門的な知識を必要とします。お買い求めになられた販売店などでの取付けをお薦めします。●長期間車両を使用しない場合は、本機からDCコードを取り外してください。■リモコンについて●ダッシュボードの上など、直射日光のあたる場所に置かないでください。■各種GPS警告について●各種GPSデータは、弊社独自調査によるデータと、公表されているデータを参考に集計、作成しています。●取締りポイントおよび待伏せエリアは、取締りの目撃情報を基に登録されています。●凍結注意アナウンスは、弊社独自調査による道路の凍結しやすい地点を冬季期間お知らせします。●事故多発エリアは警察庁、国土交通省の統計データにより集計していますが、集計の時期またその後の道路の改良などにより実際の状況と異なる場合があります。また首都圏や都市部などでは事故多発エリアが集中し警告が頻繁におこなわれる場合があります。■各種無線の受信について●受信内容を第三者に漏洩する事は電波法により禁じられています。●各種無線の受信は、無線が使用され電波が出ている場合に限ります。また電波の状態によって受信状態が変化します。●受信電波がデジタル通信の場合は、音声を聞く事ができません。●一部地域では各種無線が配備されていない、またはシステムが異なる、変更されるなどの理由により受信する事ができない場合があります。●レッカー無線は簡易業務用無線の為、同一チャンネル内の他業種無線を多く受信する場合があります。●新救急無線は、主に東京都内で使用されている救急無線です。■各種警告案内について●本製品は、高精度GPSデータをGPSの受信+トリプルセンサーで測位、レーダー波を含む各種無線の受信から独自に計算して警告します。その為、登録、記録されていない地点や、測位が不安定、未測位な場合、及び各種無線が受信できない場合には、警告動作をおこなうことができません。また、警告内容と実際の状況などが異なる場合があります。●本製品でお知らせする制限速度は、天候、その他による臨時規制や時間帯で変化する速度規制には対応していません。●制限速度切替りポイントは、インターチェンジやジャンクションなどの接続部や料金所などによる制限速度の切替りはお知らせしません。●トンネル案内は、都市高速(首都高速、阪神高速など)では案内しません。●ロード自動選択機能は、現在の走行状態が一般道か高速道を走行中かを自動判断し、警告対象道路を自動で設定するため、走行状態によっては実際の状態と異なる設定となる場合があります。確実に警告を出したい場合には、ロード自動選択を「オフ」に設定してご使用ください。●トンネル内オービス/トンネル出口案内は、トリプルセンサーにて自車位置を測位するため、実際と異なる場合があります。●本製品でお知らせする飲酒運転警告案内は、飲酒運転をしない様に注意を促すもので飲酒検問などをお知らせするものではありません。●エコドライブについては弊社独自の方法により算出してます。■レーダー波受信について●設置されている速度取締機の中には稼働していないものもあります。この場合、レーダー波を使用している種類であってもお知らせすることができない場合があります。●取締りレーダー波以外でも、同一チャンネル等の電波を受信し警告動作をする場合がありますが、誤動作ではありません。●ステルス波の受信によるステルスアラームは、その性質上距離的余裕をもってお知らせする事ができません。ステルスアラームが鳴った時にはすでに計測されている場合があります。●大型車の後方を走行する場合やカーブの急な道路を走行する場合、レーダー波を受信しにくい状態になる場合があります。■カーロケーターシステムについて●カーロケーターシステムは全ての警察関係車両に搭載されていません。また搭載されていても常時電波を発信していません。●カーロケーターシステムの受信については、導入されていない又はシステムが変更されている地域では受信することができません。■ディスプレイについて●待受画面など同じ映像を長時間や繰り返し表示(短時間でも)した場合、液晶ディスプレイの性質により画面の焼付けが起こる可能性があります。これは保証対象になりません。スクリーンセーバー機能をオンにしたり、ディスプレイの明るさを暗く調整することで、焼付けの発生を軽減できます。●液晶ディスプレイの性質により、輝点や滅点が発生したりスジ状の色むらや明るさのむらが見える場合があります。これは保証対象になりません。●ディスプレイを太陽に向けたままにすると、故障の原因となります。お車に設置する際にはご注意ください。●偏光サングラス使用時、表示が見えなくなる場合があります。■自車位置および走行速度などについて●GPSの受信環境により、動作に時間がかかる場合があります。●電源OFFから72時間を経過すると超速GPSは機能しません。その他、様々な条件により機能しない場合があります。●最後に電源をOFFにしてから直線距離で300km以上離れた地点で電源をONにした場合、最後に電源をOFFにして次に電源をONしたときにGPS衛星の状態が異なる場合は超速GPSは機能しません。●自車位置は、GPSの受信+トリプルセンサーの働きで測位されます。高架下やトンネルなどでGPSからの受信が一時的に途切れても、自車位置を測位することができますが、GPSが受信できない場所では、完全な自車位置の測位をおこなうことができません。●本製品で表示される車両の走行速度や傾斜計、高度計は、GPS+トリプルセンサーの測位から算出するため、実際の数値と異なる場合があります。また運転中は必ず車両のスピードメーターで速度を確認してください。■microSDカードについて●付属のmicroSDカードを紛失、破損、誤ってデータを削除した場合、有償修理となります。●本機は使用の誤り、静電気、電気的ノイズの影響を受けたとき、故障・修理が発生した場合などにお客様が保存したデータが破損してしまう場合がありますが、当社は一切の責任を負いかねます。あらかじめご了承ください。●お客様が記録、録音されたデータは、個人の使用の範囲を超えて利用されると著作権法に違反しますので、そのような行為は厳重にお控えください。●microSDTMはSDアソシエーションの商標です。●本サービスは株式会社ゼンリンの地図データを使用しています。“ ゼンリン” は株式会社ゼンリンの登録商標です。■公開交通取締情報について●本サービスは予告なく終了させていただくことがあります。あらかじめご了承ください。●公開交通取締情報は一般公開されている情報をもとに、独自にデータ化しています。更新のタイミングによりデータ化が間に合わない場合や、地域によってデータ化に対応していない場合があります。あらかじめご了承ください。●公開交通取締情報以外でも、各都道府県にて取締りを実施している場合があります。●走行している場所によっては、表示するデータがあっても、正しい情報表示ができない場合があります。■実写案内について●実際の速度取締機と表示される写真や設置状況が変更により異なる場合があります。また、実写案内用画像が登録されていない取締機の場合、アニメ警告表示となります。■フルマップについて●フルマップデータのプロテクト処理により、付属のmicroSDカード以外でフルマップを表示することはできません。●本機の電源を入れGPSを測位するまでの間、現在地が正しく表示しない場合があります。●GPS+トリプルセンサーによるの測定状況によって自車位置が正しく表示しない場合があります。●フルマップデータは株式会社ゼンリンの地図データを利用しています。収録内容が実際の道路状況と異なる場合があります。■MyCellstar+Sync for Andoridについて●スマートフォンは、メモリー状況、使用環境など様々な要因によりアプリが正常に動作しない場合があります。■MyCellstarについて●MyCellstarでGPSデータ、実写案内用画像、公開交通取締情報のダウンロードは、インターネットへの接続が可能な環境とmicroSDカードを読み書きできるパソコンが必要となります。詳しくは、弊社HPをご参照ください。URL:http://www.mycellstar.jp■アイドリングストップ車での使用について●一部のアイドリングストップ車では、再始動時に電源確保のため各部分への供給電圧が低下することがあります。これにより本体の電源が落ちる場合があります。■その他の注意について●本製品は日本国内仕様です。海外ではご使用にならないでください。●製品のデザインや仕様は、改良等のため予告なく変更する場合があります。●本製品に搭載されているコンテンツは、個人として使用するほかは、著作権法上、権利者に無断で使用できません。■画面はハメコミ合成です。■掲載の写真はイメージで、実際には必要な配線を省略しているものもあります。●本製品の誤った取扱いによる車両や車載品などの事故・破損・故障・損害等が発生しましても弊社では一切の責任を負いかねます。また保証なども一切ありません。●本製品は、安全運転を促進する目的で製造販売されています。くれぐれも、速度の出し過ぎや飲酒運転は絶対におやめください。また、緊急車両が接近した際には速やかに道をお譲りください。

PDF取扱説明書

  • ファイルサイズ 約7.7 MB
  • 所要時間(ダイヤルアップ54k)約2.51分
ダウンロード
