AR-181GA

プロモーション映像

ASSURA+Link

最新情報がどんどん入ってくる![NEW]

スマホや無線LANでASSURA+Linkにつなぐと最新の情報が自動で表示される!

  • ※ASSURA+Linkを使用する場合にはあらかじめスマホのテザリング機能やモバイルルーターなどを利用するなどしてインターネットに接続する必要があります。
  • ※無線LAN環境によりインターネット接続できない場合があります。

クラウドで情報共有!

PCやスマホで投稿された取締情報などのポイントをリアルタイムで表示することができます。

おしらせ機能

画面の下部にセルスターからの情報をテロップで表示することができます。

イメージ:ASSURA+Link

スマホで自動更新!

車内でカンタン自動更新![NEW]

ご自宅の無線LANやスマホのテザリング機能を利用してASSURAがさらに便利に! 取締機や取締ポイントなどを収録したGPSデータ、公開交通取締情報、さらに高速道ガソリンスタンド価格案内のデータの更新も自動的にお知らせします。

  • ※無線LAN環境によりインターネット接続できない場合があります。
  • ※IEEE802.11nの高速無線LANを搭載しています。
イメージ:スマートフォンでカンタン更新

App Store Google play

更新データの受信イメージ

更新用データの転送方法

ゾーン30対応![NEW]

市街地や住宅街を走行する車の最高速度を時速30キロに制限する新しい交通規制「ゾーン30」に対応しました。

イメージ:ゾーン30対応!

ページトップへ

業界最多!5種類59基の衛星から受信できる!

GPS、グロナス、みちびき、SBAS(GAGAN、ひまわり)と受信衛星が多いので自車位置がズレにくく、正確な警告動作が可能です。高層ビル街や山間部でも安定した性能を発揮します。

イメージ:業界最多!5種類59基の衛星から受信できる!

ページトップへ

ドラレコとセットで使おう!おすすめ取り付け例

本製品にセルスターのドライブレコーダーを接続すると、走行中の映像をモニターに表示できます。これにより新感覚待受ASSURAスカウターや、取締機を走行中の映像と併せてお知らせするLIVE警告など、ASSURAならではの機能をフルに発揮します。

おすすめ取り付け例

・セルスターのドライブレコーダー : 別売/外部映像出力対応機種
・専用コード : GDO-03(別売)

  • ※ドライブレコーダーは24V車では使用できません。
  • ※ドライブレコーダーをフロントカメラに変更しても同様の機能が使えます。
  • ※ドライブレコーダーを専用コードで接続すれば、レーダー探知機側より電源も供給されます。
・フロントカメラ: RO-113(別売)
イメージ:ドラレコとセットで使おう! イメージ:スカウター表示、LIVE警告

リアルCG警告

速度取締機は「昼・朝夕・夜」と走行時間に合わせた画像を表示

イメージ:リアルCG警告

ページトップへ

情報満載の17バンド受信

●ヘリテレ無線 ●警察デジタル無線 ●警備無線 ●消防ヘリテレ無線 ●カーロケーター ●350.1MHz ●レッカー無線 ●署活系無線 ●取締特小無線 ●警察電話●ハイウェイ無線 ●消防無線 ●新救急無線 ●警察活動無線●GPS ●Xバンド ●Kバンド

ページトップへ

高精度GPSデータ 59種類118,000件以上、取締・検問データ38,000件以上

さまざまな事前情報を知らせる精度の高いGPSデータ118,000件以上、取締・検問データ38,000件以上を収録。
さらに、常に最新の状態で使えるように、弊社から無料で提供されるデータに更新することができます。

ページトップへ

全て無料!専用アプリ

車内で更新、カスタムできる!スマホ版 My Cellstar+Sync

iOS版、Android版をご用意。
無線LANでカンタンに更新できます。

  • GPSデータダウンロード
  • 実写案内ダウンロード
  • 公開交通取締情報ダウンロード
  • 高速道ガソリンスタンド価格案内ダウンロード[NEW]
  • コンテンツダウンロード[NEW]
  • 画像や音声のカスタマイズ
  • GPSスポット追加機能
  • 走行ログ表示
  • デジタルフォトフレーム
  • 速度取締機等の情報提供
  • ※iOSでは実写案内用画像データの更新は対応していません。MyCellstarサイトにて更新してください。
スマートフォンからも使えるようになったMy Cellstar+Sync

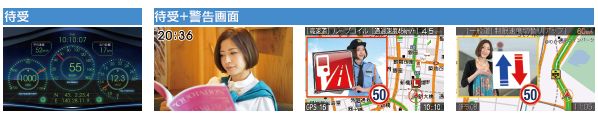

コンテンツダウンロード[NEW]

スマホ版MyCellstar+Syncは新しい待受や警告画面などを追加することができます。

イメージ:コンテンツダウンロード

※コンテンツの配信は、予告無く終了させていただく場合がございます。予めご了承ください。

ページトップへ

パソコンを使って更新、カスタムできる! MyCellstar

専用サイトから、カンタンに更新できます。 WIN/MAC どちらでもOK。

  • GPS データダウンロード
  • 実写案内ダウンロード
  • 公開交通取締情報ダウンロード
  • 高速道ガソリンスタンド価格案内ダウンロード[NEW]
  • 画像や音声のカスタマイズ
  • GPS スポット追加機能
  • 走行ログ表示[NEW]
  • デジタルフォトフレーム
マイセルスターシンク

ページトップへ

警告動作

実写やリアルCG[NEW]など選べる警告動作!

全国の取締機の現地写真を納めた実写警告や、時間帯や場所によって表示が変わるリアルCGなどなど、選べる警告画面を搭載。
さらに、ドライブレコーダーなどの外部カメラを接続することでLIVE警告が表示できます。

  • ※一般道走行時の警告動作の一例です。
  • ※このほか、待受画面のまま音声のみで警告する「音声警告」も選択できます。

ページトップへ

OBDⅡ対応

OBDⅡ対応

多彩な情報表示!待受画面とも組み合わせできる。

別売のOBDⅡアダプター(RO-107/RO-115)を使用すれば、トンネル等の衛星が受信できない状況でも情報を取得して、より精度の高い自車位置測位を実現します。

※接続する車両により表示できる情報は異なります。下記画像は表示の一例です。

多彩な情報表示

ページトップへ

OBDⅡ情報表示

エンジンの状態や燃費等62項目の細かな車両情報が取得できます。

ページトップへ

簡易故障診断

車両故障診断情報を取得し、エンジン系統の故障の有無を表示します。

ページトップへ

ダミーセキュリティー

LEDを点滅させ、停車中の愛車にいたずらしようとする人を威嚇します。

ダミーセキュリティー

ページトップへ

その他の特長

待受画面一覧

  • 各種情報を組み合わせて表示可能になりました。
待ち受け画面 各種情報
使用状況表示
使用状況表示
ASSURAスカウター
ASSURAスカウター(画像認識)
カメラ1
カメラ1
カメラ2
カメラ2
フルマップ
フルマップ

ページトップへ

フルカラーLED搭載!



お車のインテリアに合わせたイルミネーション表示が可能。

内臓LED

ページトップへ

トリプルセンサー搭載(Gセンサー、ジャイロセンサー、気圧センサー)

Gセンサー+ジャイロセンサー+気圧センサーでGPS未測位状態の自車位置を高精度に補完します。

トリプルセンサー

ページトップへ

基本機能

イオス Effective Operation System イオス Effective Operation System
心地よく、効率の良いドライビングサポートを実現させるシステムを採用。GPS情報と登録データを連動させ、常に走行状況を把握することで、自動的に走行速度に合わせた警告内容を判断し、快適な使用感をご提供いたします。
ピー・キャン ピー・キャン
常に適切なドライビングサポートをおこなえるよう、自動ドアなどによるレーダー警告や取締機の撤去などで必要のなくなったGPS警告を、ワンタッチ操作で簡単にキャンセルさせることができます。

ページトップへ

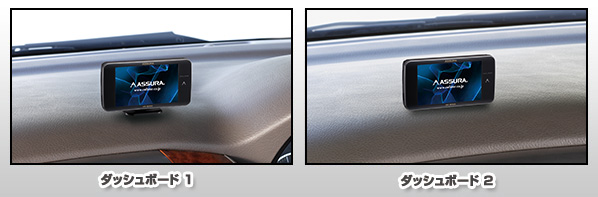

取付例

取付例

ページトップへ

※(OP)と記載のある機能は、別売オプションが必要です。

主要諸元

GPS受信部

受信方式 34chパラレル受信
受信周波数 1575.42MHz
1598.0625MHz~1605.375MHz

レーダー受信部

受信方式 ダブルスーパーヘテロダイン方式
受信周波数 Xバンド、Kバンド

レシーバー部

受信方式 ダブルスーパーヘテロダイン方式
受信周波数 UHF 330~470MHz帯
VHF 154~162MHz帯

無線LAN

周波数 2.4GHz帯
通信規格 IEEE802.11b/g/n
送信出力 11b最大 15dBm/11g最大 13dBm/11n最大 12dBm
※1送信出力電力はアンテナ給電点での性能値となります。

センサー

  加速度センサー、ジャイロセンサー、気圧センサー

本体

電源電圧 DC12V/24V
動作温度範囲 -10℃〜+65℃
本体サイズ 116(W)X25(D)X61.5(H)mm
[突起部除く]
本体重量 140g
表示部 MVA液晶

リモコン

使用電池 リチウム電池 CR2016×1
動作温度範囲 -10℃〜+65℃
サイズ 34.8(W)×5.5(D)×56.4(H)mm



付属品

  • シガーライター用スイッチ付DCコード
  • マウントベース
  • ダッシュボード取付用両面テープ
  • ジェルマット
  • 本体取付用両面テープ
  • リモコン取付用固定テープ
  • リモコン用電池
  • microSDカード(フルマップ/実写画像入り)
オプション品

オプション

RO - 102
電源スイッチ付DCコード(カールタイプ)

レーダー探知機(GPSモデル含む)専用の電源スイッチ付きDCコードです。※使用にはRO-110が必要です。

【主要諸元】

  • ●サイズ:W62XD23.5[コード・突起部除く]
  • ●重量:49g
  • ●内蔵ヒューズ:1A ミニ管ヒューズ
  • ●コード長:0.7~1.5m
RO-102

RO - 105
ジェルマット

レーダー探知機を、ダッシュボードに固定する際に使用します。

【主要諸元】

  • ●サイズ:W40XD40XH3
  • ●重量:5g
RO-105

RO - 106
コネクター変換ケーブル

外部接続カメラ等(別売)の映像出力(RCA)をレーダー探知機(外部入力対応機種)に接続するための変換ケー ブルです。

【主要諸元】

  • ●プラグ:RCAコネクター
  • ●重量:44g
  • ●コード長:3.5m
RO-106

RO - 107
OBDⅡアダプター

ASSURAシリーズ(OBDⅡ対応機種)専用のアダプターです。RO-115とは適合車種が異なります。

【主要諸元】

  • ●サイズ:W50×D25×H45[コード・突起部除く]
  • ●重量:80g
  • ●内蔵ヒューズ:2A 低背ヒューズ
  • ●コード長:4.0m
RO-107

RO - 108
電源スイッチ付DCコード

ASSURAシリーズ(OBDⅡ対応機種)専用のDCコードです。

【主要諸元】

  • ●入力電圧:DC12V/24V※
  • ●サイズ:W75×D34[コード・突起部除く]
  • ●重量:75g
  • ●内蔵ヒューズ:1A 管ヒューズ
  • ●コード長:4.5m

※レーダー探知機の入力電圧は、モデルにより異なります。

RO-108

RO - 109
直結配線DCコード

ASSURAシリーズ(OBDⅡ対応機種)専用の直結配線DCコードです。

【主要諸元】

  • ●入力電圧:DC12V/24V※
  • ●重量:46g
  • ●内蔵ヒューズ:1A 管ヒューズ
  • ●コード長:3.5m

※レーダー探知機の入力電圧は、モデルにより異なります。

RO-109

RO - 110
変換コネクター

ASSURAシリーズ(OBDⅡ対応機種)専用の変換コネクター(DCプラグ→専用コネクター)です。

【主要諸元】

  • ●入力電圧:DC12V/24V※
  • ●重量:5g
  • ●サイズ:W9×D22×H21mm

※レーダー探知機の入力電圧は、モデルにより異なります。

RO-110

RO - 112
バックカメラ

外部入力対応機種やRCA入力端子付のカーナビ、モニターなどに接続し、バックカメラの映像を表示できます。

【主要諸元】

  • ●サイズ:W28×D27×H26
  • ●重量:70g
  • ●コード長:9.0m

※別途RO-106が必要です。

RO-112

RO - 113
フロントカメラ(3.5m)

走行中の映像をLIVEで表示可能。LIVE映像を警告や待受画面に使用することができます。

【主要諸元】

  • ●サイズ:W28×D28×H26
  • ●重量:90g
  • ●コード長:3.5m
RO-113

RO - 114
フロントカメラ(0.3m)

走行中の映像をLIVEで表示可能。LIVE映像を警告や待受画面に使用することができます。

【主要諸元】

  • ●サイズ:W28×D28×H26
  • ●重量:50g
  • ●コード長:0.3m
RO-114

RO - 115
OBDⅡアダプター

ASSURAシリーズ(OBDⅡ対応機種)専用のアダプターです。RO-107とは適合車種が異なります。

【主要諸元】

  • ●サイズ:W50×D25×H45[コード・突起部除く]
  • ●重量:80g
  • ●内蔵ヒューズ:2A 低背ヒューズ
  • ●コード長:4.0m
RO-107
※本製品にはDCコードとジェルマット、マウントベースが付属されています。オプション品は、必要に応じてご購入ください。

GDO-03
セルスター製ドライブレコーダー専用電源接続、ビデオ出力コード

カメラ警告対応のセルスター製レーダー探知機に接続し、電源の供給とドライブレコーダーの映像をLIVEで表示する事ができます。


【主要諸元】

  • ●コード長3.6m
  • ●12V車専用
RO-100

GDO-04
セルスター製ドライブレコーダー専用電源接続、ビデオ出力コード

カメラ警告対応のセルスター製レーダー探知機に接続し、電源の供給とドライブレコーダーの映像をLIVEで表示する事ができます。


【主要諸元】

  • ●コード長0.4m
  • ●12V車専用
RO-100



ご購入前にご確認ください

■取付けについて●取付けになる車両のウィンドウが熱反射ガラスの場合、電波の透過率が低い為にGPS、レーダー波、各種無線の受信がしにくい場合やできない場合があります。熱反射ガラスの使用の有無は車両のディーラーやメーカーへお問い合せください。●本製品は、防水構造ではありません。必ず車内へ取付けてください。●本製品は、車載の電装機器(地上デジタルチューナー、カーナビ、ETC、アンテナ等)や電源ノイズの影響により、特定チャンネルを連続的に受信する場合やGPSを含む各種無線が受信できなくなる場合があります。また、本製品の取付け位置によっては、お互いの動作に影響が出る場合があります。その場合には、十分間隔をとって取付けてください。●車内でTVの56chにチャンネルを設定していると、本製品がGPSを測位できなくなることがあります。●一部の車種において付属のシガーライター用DCコードが、シガーライターソケットの形状に合わない場合があります。また禁煙車など、シガーソケットが装備されていない車の場合には、別売の直結配線用DCコードを使用してください。●直結配線用DCコードやオプションのOBDⅡアダプター(RO-107/RO-115)の車両への取付けには専門的な知識を必要とします。お買い求めになられた販売店などでの取付けをお薦めします。●長期間車両を使用しない場合は、本機からDCコード、オプションのOBDⅡアダプターを使用している場合は車両からOBDⅡアダプターを取り外してください。■リモコンについて●ダッシュボードの上など、直射日光のあたる場所に置かないでください。■各種GPS警告について●各種GPSデータは、弊社独自調査によるデータと、公表されているデータを参考に集計、作成しています。●取締りポイントおよび待伏せエリアは、取締りの目撃情報を基に登録されています。●凍結注意アナウンスは、弊社独自調査による道路の凍結しやすい地点を冬季期間お知らせします。●事故多発エリアは警察庁、国土交通省の統計データにより集計していますが、集計の時期またその後の道路の改良などにより実際の状況と異なる場合があります。また首都圏や都市部などでは事故多発エリアが集中し警告が頻繁におこなわれる場合があります。■各種無線の受信について●受信内容を第三者に漏洩する事は電波法により禁じられています。●各種無線の受信は、無線が使用され電波が出ている場合に限ります。また電波の状態によって受信状態が変化します。●受信電波がデジタル通信の場合は、音声を聞く事ができません。●一部地域では各種無線が配備されていない、またはシステムが異なる、変更されるなどの理由により受信する事ができない場合があります。●レッカー無線は簡易業務用無線の為、同一チャンネル内の他業種無線を多く受信する場合があります。●新救急無線は、主に東京都内で使用されている救急無線です。■各種警告案内について●本製品は、高精度GPSデータをGPSの受信+トリプルセンサーで測位、レーダー波を含む各種無線の受信から独自に計算して警告します。その為、登録、記録されていない地点や、測位が不安定、未測位な場合、及び各種無線が受信できない場合には、警告動作をおこなうことができません。また、警告内容と実際の状況などが異なる場合があります。●本製品でお知らせする制限速度は、天候、その他による臨時規制や時間帯で変化する速度規制には対応していません。●制限速度切替りポイントは、インターチェンジやジャンクションなどの接続部や料金所などによる制限速度の切替りはお知らせしません。●トンネル案内は、都市高速(首都高速、阪神高速など)では案内しません。●ロード自動選択機能は、現在の走行状態が一般道か高速道を走行中かを自動判断し、警告対象道路を自動で設定するため、走行状態によっては実際の状態と異なる設定となる場合があります。確実に警告を出したい場合には、ロード自動選択を「オフ」に設定してご使用ください。●トンネル内オービス/トンネル出口案内は、トリプルセンサーにて自車位置を測位するため、実際と異なる場合があります。●本製品でお知らせする飲酒運転警告案内は、飲酒運転をしない様に注意を促すもので飲酒検問などをお知らせするものではありません。■レーダー波受信について●設置されている速度取締機の中には稼働していないものもあります。この場合、レーダー波を使用している種類であってもお知らせすることができない場合があります。●取締りレーダー波以外でも、同一チャンネル等の電波を受信し警告動作をする場合がありますが、誤動作ではありません。●ステルス波の受信によるステルスアラームは、その性質上距離的余裕をもってお知らせする事ができません。ステルスアラームが鳴った時にはすでに計測されている場合があります。●大型車の後方を走行する場合やカーブの急な道路を走行する場合、レーダー波を受信しにくい状態になる場合があります。■カーロケーターシステムについて●カーロケーターシステムは全ての警察関係車両に搭載されていません。また搭載されていても常時電波を発信していません。●カーロケーターシステムの受信については、導入されていない又はシステムが変更されている地域では受信することができません。■ディスプレイについて●待受画面など同じ映像を長時間や繰り返し表示(短時間でも)した場合、液晶ディスプレイの性質により画面の焼付けが起こる可能性があります。これは保証対象になりません。スクリーンセーバー機能をオンにしたり、ディスプレイの明るさを暗く調整することで、焼付けの発生を軽減できます。●液晶ディスプレイの性質により、輝点や滅点が発生したりスジ状の色むらや明るさのむらが見える場合があります。これは保証対象になりません。●ディスプレイを太陽に向けたままにすると、故障の原因となります。お車に設置する際にはご注意ください。●偏光サングラス使用時、表示が見えなくなる場合があります。■自車位置および走行速度などについて●GPSの受信環境により、動作に時間がかかる場合があります。●電源OFFから72時間を経過すると超速GPSは機能しません。その他、様々な条件により機能しない場合があります。●自車位置は、GPSの受信+トリプルセンサーの働きで測位されます。高架下やトンネルなどでGPSからの受信が一時的に途切れても、自車位置を測位することができますが、GPSが受信できない場所では、完全な自車位置の測位をおこなうことができません。●本製品で表示される車両の走行速度や傾斜計、高度計は、GPS+トリプルセンサーの測位から算出するため、実際の数値と異なる場合があります。また運転中は必ず車両のスピードメーターで速度を確認してください。●表示速度補正をおこなうと実際の走行速度にならない場合があります。■microSDカードについて●付属のmicroSDカードを紛失、破損、誤ってデータを削除した場合、有償修理となります。●本機は使用の誤り、静電気、電気的ノイズの影響を受けたとき、故障・修理が発生した場合などにお客様が保存したデータが破損してしまう場合がありますが、当社は一切の責任を負いかねます。あらかじめご了承ください。●お客様が記録、録音されたデータは、個人の使用の範囲を超えて利用されると著作権法に違反しますので、そのような行為は厳重にお控えください。●microSDTMはSDアソシエーションの商標です。●本サービスは株式会社ゼンリンの地図データを使用しています。“ゼンリン”は株式会社ゼンリンの登録商標です。■公開交通取締情報/高速道ガソリン価格案内について●本サービスは予告なく終了させていただくことがあります。あらかじめご了承ください。●公開交通取締情報/高速道ガソリン価格案内は一般公開されている情報をもとに、独自にデータ化しています。更新のタイミングによりデータ化が間に合わない場合や、地域によってデータ化に対応していない場合があります。あらかじめご了承ください。●公開交通取締情報以外でも、各都道府県にて取締りを実施している場合があります。●走行している場所によっては、表示するデータがあっても、正しい情報表示ができない場合があります。■外部入力について●外部入力をおこなうにはオプションのコネクター変換ケーブル(RO-106)が必要になります。*RO-113/RO-114以外。●当社製ドライブレコーダーを接続する場合、直接、接続が可能なGDO-03/04をご利用ください。●RO-106を改造して使用すると、本機や外部接続機器の故障の原因となります。●外部入力設定を「オン(モニター)」に設定して、外部機器の映像信号を検出するとすべての警告動作はオフになります。■実写案内について●実際の速度取締機と表示される写真や設置状況が変更により異なる場合があります。また、実写案内用画像が登録されていない取締機の場合、アニメ警告表示となります。■フルマップについて●フルマップデータのプロテクト処理により、付属のmicroSDカード以外でフルマップを表示することはできません。●本機の電源を入れGPSを測位するまでの間、現在地が正しく表示しない場合があります。●GPS+トリプルセンサーによるの測定状況によって自車位置が正しく表示しない場合があります。●フルマップデータは株式会社ゼンリンの地図データを利用しています。収録内容が実際の道路状況と異なる場合があります。■MyCellstar+Sync for Andorid/iOSについて●スマートフォンは、メモリー状況、使用環境など様々な要因によりアプリが正常に動作しない場合があります。■無線LANについて●本機の無線LANに使用されている2.4GHz帯(周波数)は、Bluetooth、電子レンジ、医療機器などほかの製品にも使用されています。これらの製品と電 波干渉が発生した場合、通信速度の低下やデータの損失、伝送距離の低下などが発生する場合があります。■MyCellstarについて●MyCellstarでGPSデータ、実写案内用画像、公開交通取締情報/高速道ガソリン価格案内のダウンロードは、インターネットへの接続が可能な環境とmicroSDカードを読み書きできるパソコンが必要となります。詳しくは、弊社HPをご参照ください。URL:http://www.mycellstar.jp■フロントカメラについて●オプションのフロントカメラ(RO-113/RO-114)は、24V車では取り付けないでください。■OBDⅡについて(オプション)●オプションのOBDⅡアダプター(RO-107/RO-115)を車両に取り付ける前に、弊社ホームページ(http://www.cellstar.co.jp)よりOBDⅡ適合表を確認してください。OBDⅡ適合表にない車両には取り付けできません。●一部のOEM車両などでは、車両メーカーと車両設定が合わない場合があります。●OBDⅡに取り付けたことによる車両や車載品の故障、事故など付随的損害については、一切その責任を負いません。●OBDⅡアダプターを接続して、エンジンをOFFにしても本機の画面が消えるのにタイムラグが発生することがあります。■アイドリングストップ車での使用について●一部のアイドリングストップ車では、再始動時に電源確保のため各部分への供給電圧が低下することがあります。これにより本体の電源が落ちる場合があります。■その他の注意について●本製品は日本国内仕様です。海外ではご使用にならないでください。●製品のデザインや仕様は、改良等のため予告なく変更する場合があります。●本製品に搭載されているコンテンツは、個人として使用するほかは、著作権法上、権利者に無断で使用できません。■画面はハメコミ合成です。■掲載の写真はイメージで、実際には必要な配線を省略しているものもあります。●本製品の誤った取扱いによる車両や車載品などの事故・破損・故障・損害等が発生しましても弊社では一切の責任を負いかねます。また保証なども一切ありません。●本製品は、安全運転を促進する目的で製造販売されています。くれぐれも、速度の出し過ぎや飲酒運転は絶対におやめください。また、緊急車両が接近した際には速やかに道をお譲りください。
