IS-660 KV

走行中にサブバッテリーを充電

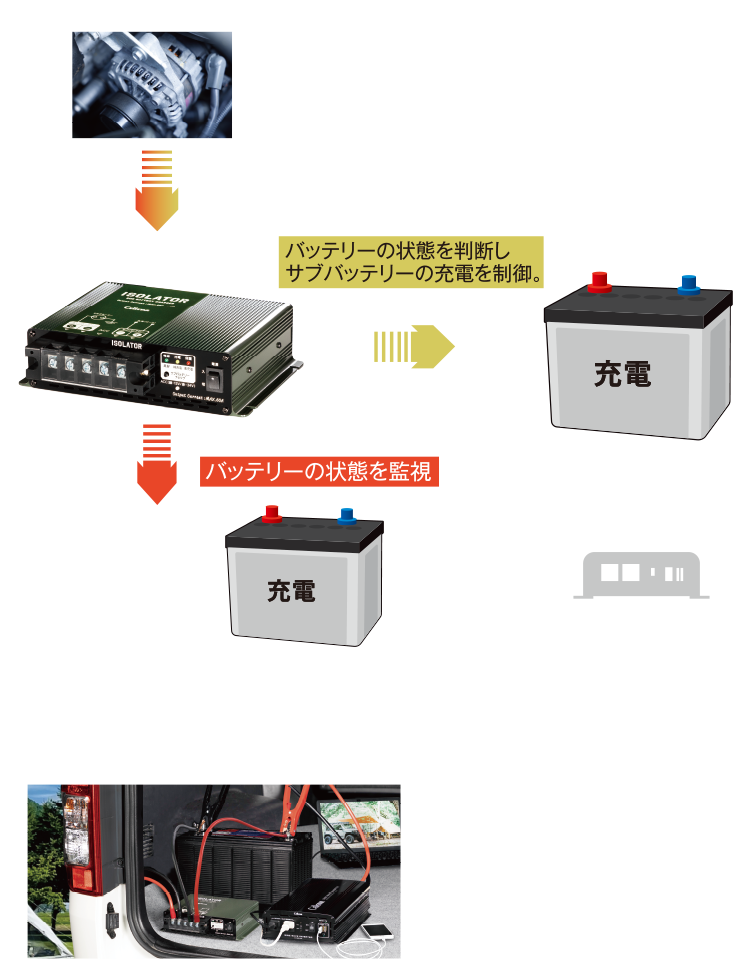

アイソレーター IS-660は自動車に搭載したサブバッテリーを走行中に充電するための製品です。

車両のオルタネーターで発電された電力をアイソレーター IS-660で正確にマイコン制御し、メインバッテリー(車両)とサブバッテリーに、効率よく充電します。

IS-660の特徴

ACC電源連動可能
イグニッションスイッチのON・OFFを検知し、本製品の電源をON・OFF。

電源スイッチ付き
待機電流をOFFでき、余分な放電によるバッテリー上がりを防ぐ。

サブバッテリー用チェッカー
サブバッテリーの充電状態が一目でわかる。

仕様

主要諸元

入力電圧 DC12V/24V
最大入力電流 60A
出力電圧 DC12V/24V
最大出力電流 60A
使用温度範囲 -20℃~+60℃
保存温度範囲 -20℃~+80℃
ヒューズ容量 3A(平型ヒューズ)
回路方式 P.W.M.方式
本体サイズ 216(W)X152(D)X55.2(H)mm(突起部除く)
本体重量 1,180g
JANコード 4962886030129

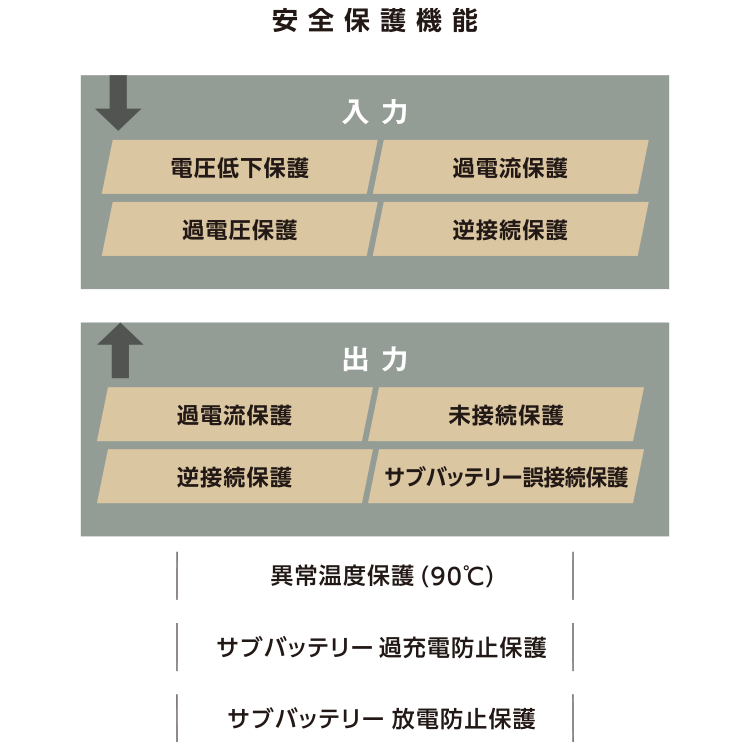

安全保護機能

入力 ■電圧低下保護
■過電圧保護
■過電流保護
■逆接続保護
出力 ■過電流保護
■逆接続保護
■未接続保護
■サブバッテリー誤接続保護
  ■異常温度保護(90℃)
■サブバッテリー過充電防止保護
■サブバッテリー放電防止保護

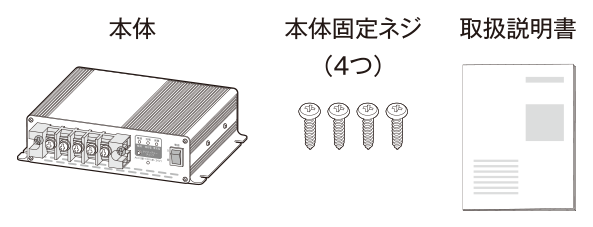

梱包内容

梱包内容

ダウンロード

PDF製品カタログ

  • ファイルサイズ 約669.1 KB
  • 所要時間(ダイヤルアップ54k)約0.21分
ダウンロード

PDF取扱説明書

  • ファイルサイズ 約2.5 MB
  • 所要時間(ダイヤルアップ54k)約0.82分
ダウンロード

ご購入前にご確認ください

■本製品の取り付け、ご使用になる前に必ず取扱説明書を最後までよくお読み頂き正しく安全にお使い下さい。
■本製品はバッテリーとの接続用電源コード、ACC電源コードや配線部品などの付属はございません。市販のコードを別途ご用意頂き、配線、設置は必ず販売店、専門業者に依頼してください。
■DC12V車、DC24V車で使用可能です。
■DC12V車にはDC12Vのサブバッテリー、DC24V車にはDC24Vのサブバッテリーでの使用となり異なる電圧での使用は出来ません。また、DC24V車の片方のバッテリーだけに接続、使用は絶対にしないでください。
■全ての医療機器、生命に関わるような機器や社会、公共的に重要な機器には絶対に使用しないで下さい。
■本製品は自動車に搭載したサブバッテリーを走行中に充電するための機器です。それ以外の用途では使用できません。

安全に関するご注意

<警 告>
●本製品の上や近くに燃えやすいもの、または熱で変形しやすいものは置かないでください。 火災、やけどの原因になります。
●可燃物の周辺で使用しないでください。 火災の原因となります。
●防水・防塵ではございませんので、水を掛けたり、砂塵、埃などの多い場所には設置しないでください。故障の原因となります。
●子供・乳幼児には手を触れさせないように注意してください。ケガや感電など、思わぬ事故の原因となります。
●使用中、本製品が不安定な動作になったり、煙が出る、変な臭いがするなどの異常や故障した場合は、ただちに使用を止め、お買い上げの販売店に修理を依頼してください。お客様による修理は危険ですから絶対におやめください。
●各コード類はエンジン、排気管、過給器など高温になる箇所、冷却ファン、ファンベルトなど回転する箇所を避け、また車両の金属部にこすれたり、可動部(シートレールなど)に挟み込まれないように注意してください。発熱、発火、ショートなどによる火災、故障の原因となります。
●本製品の誤った取り扱いによる車両や車載品、使用される機器などの事故、破損、損害が発生しましても弊社では一切の責任を負いかねます。また補償なども一切ありません。
●本製品をアイドリング状態で使用する場合、車庫など車が密閉状態になると排気ガスが充満する危険があります。換気に十分気をつけてください。
●本製品を分解したり、改造や加工は絶対にしないでください。 感電や故障、ショートによる火災の原因となります。
●穴や隙間から、金属類や燃えやすい物など異物を差し込んだりしないでください。 火災、感電の原因となります。 また、本製品の故障の原因となります。
●本製品は鉛バッテリー専用です。ニッカドバッテリー、ニッケル水素バッテリー、リチウムイオンバッテリーに接続しないでください。 バッテリーの液漏れ、発熱、発火の原因となります。

<注 意>
●プラスアース車では絶対に使用しないでください。
●各端子は確実に接続してください。 接続不良や接続部分などの異常発熱などの原因となります。
●本製品の配線、設置などが車の運転の障害や車の装備に影響がないように配線してください。交通事故を引き起こす原因となります。
●本製品の外装ケースは放熱板となっています。使用状況によってはケースが高温になる場合がありますので、ケースには不用意に触れないようご注意ください。やけどの原因となります。
●直射日光、雨水、塩水のあたるところ、高温、多湿な環境下、振動の激しい場所、砂塵、埃などの多い場所や温風吹き出し口の近くでのご使用は避けてください。故障、漏電の原因となります。
●放熱が悪くなるので、周囲を囲んだりふさいだりしないでください。
●本製品はP.W.M.制御方式を採用しているため携帯電話、オーディオ機器、映像機器にノイズが出る場合があります。
●ディープサイクルバッテリーと接続した場合、特性上満充電にならない場合があります。
