CSD-690FHR KV

自社工場生産

前方と車内を同時に録画

DRIVE RECORDER Movie Channel

フルハイビジョン200万画素録画!

ドライブレコーダーの機能をわかりやすい映像でご紹介しています。

カズチャンネル CSD-690FHR

スーパーキャパシタ搭載! 電源ケーブルが外れても安心

事故の衝撃で電源ケーブルが外れてしまっても録画画像を正常に保存するまでは動作するので、 撮り逃しを防ぎます。
※スーパーキャパシタ:蓄電能力を持つコンデンサ、高温に強く安全性が高い。

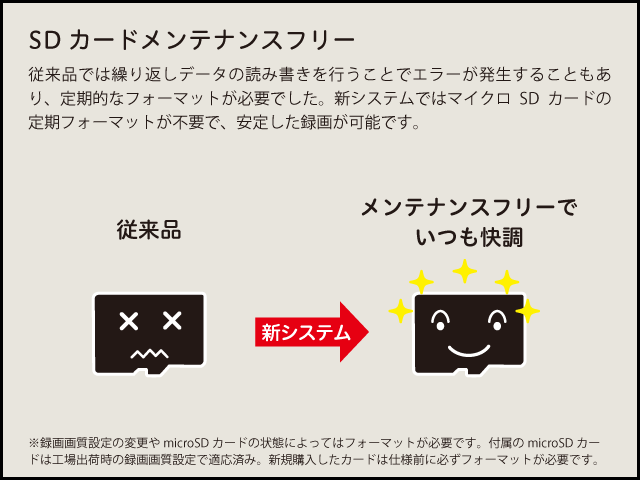

micro SDカードメンテナンスフリー

独自システムで安定した録画が可能

設定した録画画質によってmicroSDカードにセルスター独自のファイルシステムが適用されます。このシステムでは録画ファイルの断片化を無くし、エラー発生率を低減するので定期的なフォーマットが不要となります。

※録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。
※付属のmicroSDカードは、工場出荷時の画像モード設定でファイルシステムが適応されています。
※新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。

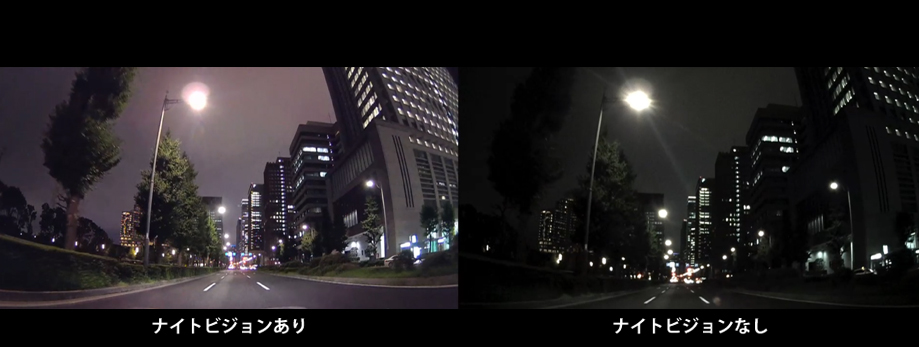

ナイトビジョン

夜間・トンネルなど少ない光量でも綺麗な映像を記録できます。

安全運転支援機能

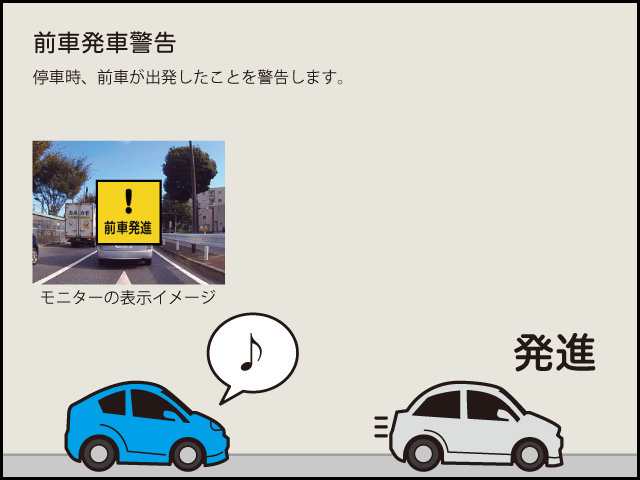

前車発車警告

前の車が発車した情報をお知らせ。

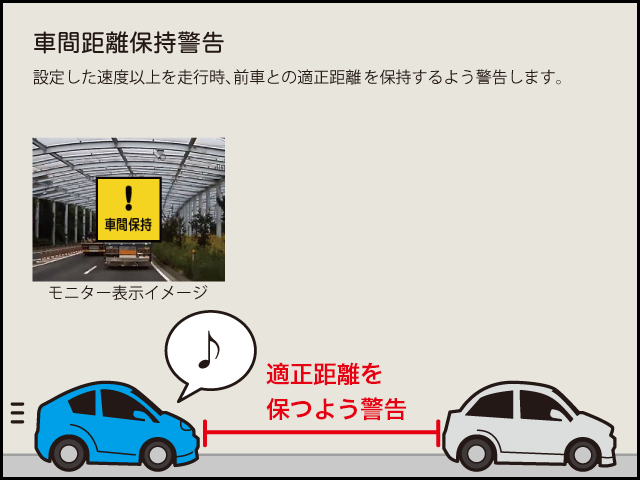

車間距離保持警告

前の車との適正距離が保てるよう、一定距離になると警告します。

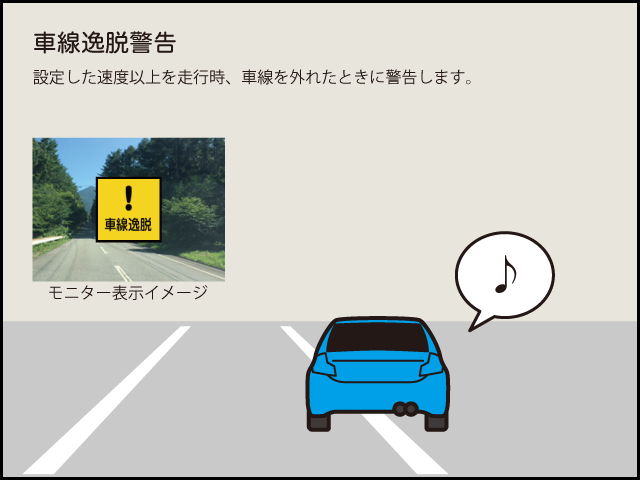

車線逸脱警告

走行中に車線を逸脱すると警告します。



※安全運転支援機能を使うには、相互通信対応レーダーとの接続が必要です。

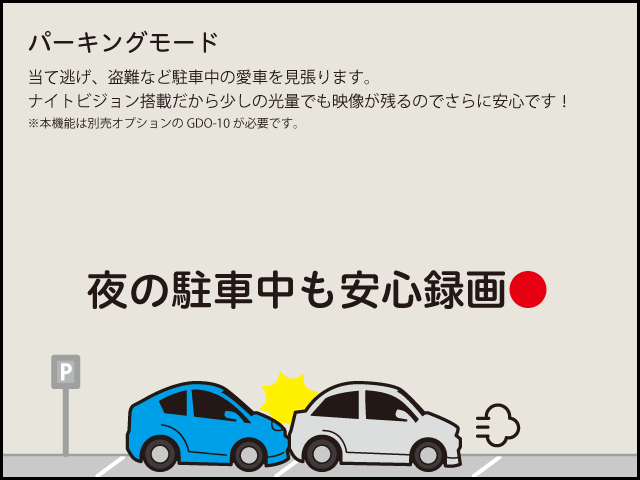

当て逃げ、盗難対策に!パーキングモード搭載!最大12時間録画!

エンジン停止(ACC)から最大で12時間録画可能なパーキングモードを搭載しています。

<バッテリーを保護>
■タイマーで電源供給する時間を0、1~12時間まで任意設定できます。設定した時間を超えると自動的に電源供給がオフになります。
■電圧監視機能によって設定した電圧を下回ると自動的に電源供給がオフになり、バッテリーを保護します。

※パーキングモード機能を使うには、オプションの常時電源コードGDO-10が必要です。
※オプションの常時電源コード(GDO-05)は使用できません。詳細はコチラ
※パーキングモードでは画質を抑える事で長時間録画を可能にしています。

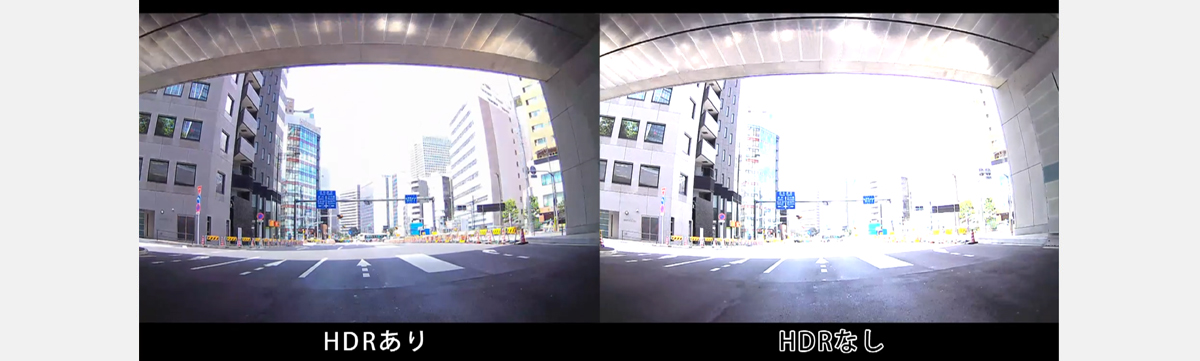

白トビや黒ツブレを抑えるHDR(ハイダイナミックレンジ)搭載

HDRによる画像合成技術により、急激な明るさの変化が発生しても白トビや黒ツブレを低減して録画します。

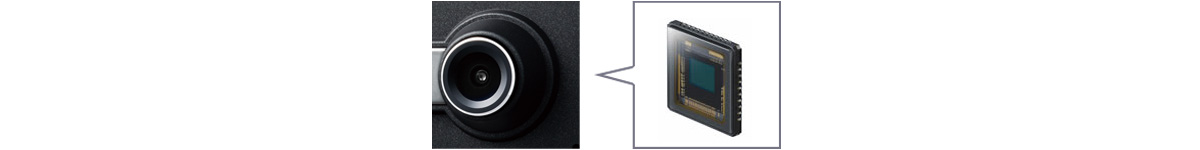

より美しい映像のために SONY Exmor R CMOSセンサー採用

本機はSONY Exmor R CMOSセンサー(車内カメラはCMOSセンサー)を搭載しています。
夜間走行やトンネル内などの暗い環境にも強く、ノイズの少ない鮮明で美しい映像を撮影できます。

STARVIS
STARVIS(スタービス)は、1μm2あたり、2000mV以上(カラー品、706cd/m2光源撮像時、F5.6、1s蓄積換算)の感度を有し、可視光領域に加え近赤外領域までの高画質を実現した、監視カメラ用途CMOSイメージセンサー用 裏面照射型画素技術です。

Exmor Rはソニー株式会社の登録商標です。
STARVISはソニー株式会社の登録商標です。

交通事故時ドライブレコーダー買替補償金制度

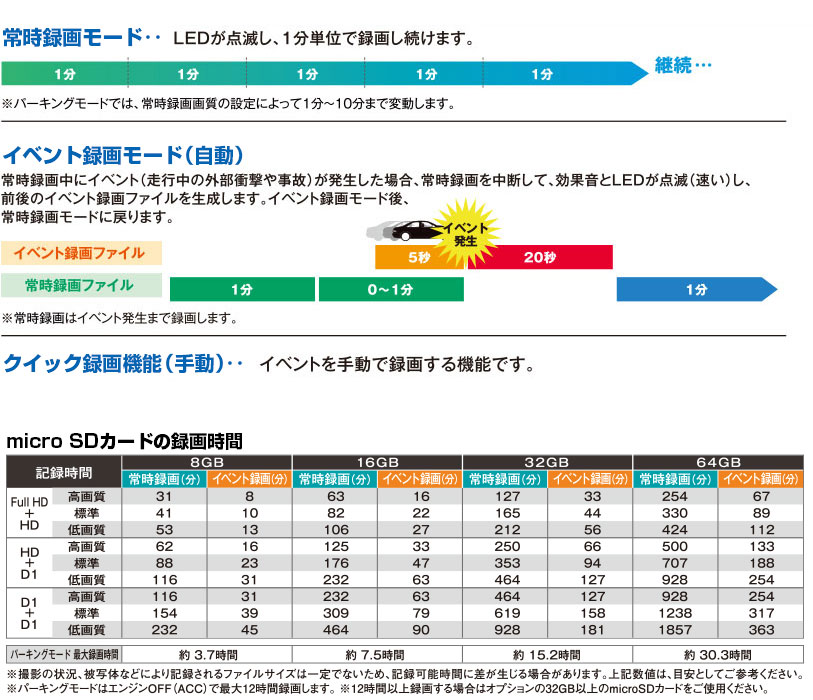

3つの録画モード

いろいろな車両に取り付け可能

車種によってフロントガラスの角度は様々ですが、撮影アングルが最適になるよう取り付け自由度の高い専用マウントベースを採用しています。
フロントガラスが寝ている車、逆にワンボックスのように立っている車でもOKです。付属のボールジョイントを交換すればダッシュボードにも取付けできます。

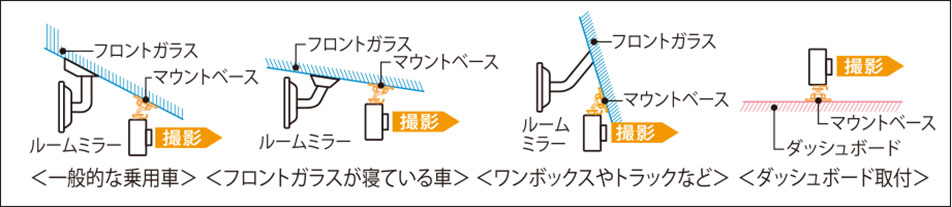

取付例イメージ(側面からの図)

取付例
取付例(フロントガラス/車外から)

取付例(フロントガラス/車外から)

取付例(フロントガラス/車内から)

取付例(フロントガラス/車内から)

取付例(ダッシュボード)

取付例(ダッシュボード)

レーダー探知機とケーブル1本で相互通信!

相互通信対応レーダー探知機に接続すると、レーダーに設定画面、カメラ映像を表示できレーダーのリモコンで操作が可能に。またレーダーからドライブレコーダーに情報(GPS、OBDII)と電源供給が行われます。

※オプションの相互通信用コード(12V車専用)が必要です。
GDO-06GDO-07GDO-16

レーダーとの相互通信時、外部モニターに映像出力時の表示は3種類から選べます。

レーダー探知機、オプションの接続対応については下記対応表をご確認ください。
映像のみレーダー以外の外部モニターに出力することも可能です。オプションについては下記対応表をご確認ください。

レーダー探知機・ドライブレコーダー接続対応表

地上デジタルテレビと電波干渉しにくい

セルスターのドライブレコーダーは、車内の地上デジタルテレビと電波干渉しにくいよう設計されているから映りが断然キレイ!

VCCIVCCIマーク:本機はクラスB適合品です。VCCIについて詳しくはコチラ

「交通事故報告書」の書き出しも可能! 専用ビューアが付属

基本性能

自動録画開始
エンジンON/OFF連動

映像録画時に
音声も録音可能

3Gセンサーが付いてるから録画
のタイミングを逃さない

12/24V車対応

普通自動車だけでなく24V車にも対応。トラックにも取り付ける事ができます。

専用ビューアー付属

録画映像は専用のビューアソフトが付いてるのでパソコンからでも見られます。
※Windows専用

LED信号機に対応

大容量16GB

3Gセンサーのカスタム設定

3Gセンサーの前後、左右、上下の感度を個別にカスタム設定できます。

撮影機能

手動で写真を撮影することができます。

耐熱・耐久性に優れたガラスレンズ

真夏の高温にも変化のない高い耐久性を誇るガラスレンズを採用。いつもきめ細かく美しい映像を残します。

ボイスアシスト搭載!

録画状況や操作しているときの設定を音声で教えてくれるアシスト機能が付いているので分かりやすい!

GPSユニット接続で機能アップ!

別売オプションのGDO-13/GDO-14を接続すると、録画した映像にGPS情報や走行速度などの情報を付加することができます。
ビューアーソフトで各種情報を表示できます。

日本製・安心の3年保証付き!

製品開発、設計、生産から品質管理まで全て国内の自社で行なっています。工場紹介ムービーはコチラ

仕様

主要諸元

車外撮影用カメラ

撮像素子 200万画素 SONY Exmor R CMOSセンサー
フレームレート 30fps
視野角 水平115.8° 垂直60.2° 対角141.8°
F値 2
最低被写体照度 3LUX
録画画素数 200万画素(FullHD)
100万画素(HD)
35万画素(D1)
録画画角 FullHD 水平115.8° 垂直60.2° 対角141.8°
HD 水平115.8° 垂直60.2° 対角141.8°
D1 水平97.7° 垂直60.2° 対角122.4°

車内撮影用カメラ

撮像素子 130万画素 CMOSセンサー
フレームレート 30fps
視野角 水平108° 垂直63° 対角134°
F値 2.4
最低被写体照度 5LUX(赤外線LED消灯時)
録画画素数 100万画素(HD)
35万画素(D1)
録画画角 HD 水平97° 垂直51° 対角115°
D1 水平81.8° 垂直51° 対角99.5°



録画画質 FullHD 高画質(12Mbps)
標 準(10Mbps)
低画質(8Mbps)
HD 高画質(7Mbps)
標 準(5Mbps)
低画質(3Mbps)
D1 高画質(2Mbps)
標 準(1.5Mbps)
低画質(1Mbps)
録画圧縮 録画AVI(H.264)、静止画JPEG
録画トリガ 常時録画
常時録画+イベント録画
クイック録画
GPS 無し
HDR 有り
3Gセンサー 有り(衝撃感度 10段階)
対応外部記憶媒体

microSDカード8GB~32GB(クラス10/SDHC規格準拠、NANDタイプは「MLC」を推奨)、
64GB(クラス10/SDXC規格準拠、UHSスピードクラス:UHS-1以上、NANDタイプは「MLC」を推奨)
※弊社対応オプションmicroSDカード推奨

記録データ 日時、加速度、走行速度*、位置情報*、映像ファイル
*対応オプション、レーダーディテクター接続時のみ
音声録音 有り(オン、オフ設定可)
外部映像出力 有り
インターネット
地図連動
有り
*対応オプション、レーダーディテクター接続時のみ
電源電圧 DC12V/24V
動作温度範囲 -10℃ ~ +60℃
サイズ

本体:97(W)×26.3(D)×51(H)mm(突起部含まず)
マウントベース取り付け時82(H)mm

本体重量 本体:80g
VCCI クラスB
保証期間 3年

■「ドライブレコーダー協議会ガイドライン」に基づく表記

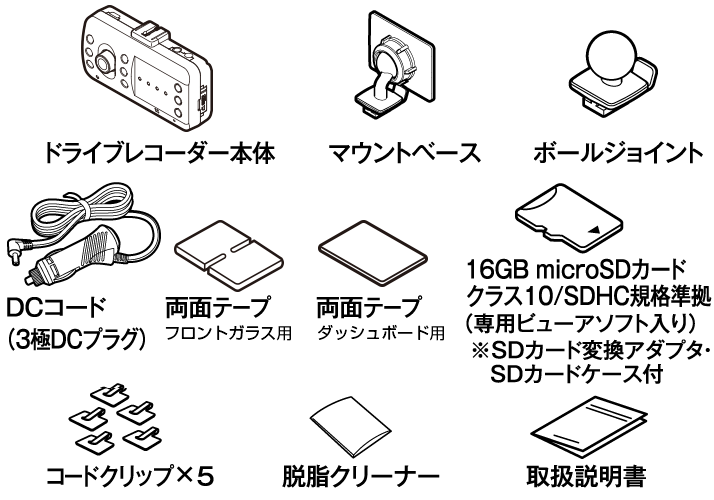

付属品

オプション品

オプション(別売り)











ダウンロード

PDF製品カタログ

  • ファイルサイズ 約10.3 MB
  • 所要時間(ダイヤルアップ54k)約3.35分
ダウンロード

PDF取扱説明書

  • ファイルサイズ 約2.9 MB
  • 所要時間(ダイヤルアップ54k)約0.95分
ダウンロード

専用ビューアーソフト

ダウンロード

ご購入前にご確認ください

●フロントガラスへの取り付け位置

本機は日常の運転をドライブレコーダーで記録し分析することで、安全運転についての改善や、効果的な運転管理を推進し、交通事故の防止および安全運転を促進する目的で製造販売しております。本機は自動車等の事故における証拠として、効力を保証するものではありません。 ■安全上の注意 ●本機は専用のDCコード(3極プラグ)を使用してください。それ以外のDCコードを使用した場合、本機が正常に動作しません。●運転中に本機を操作しないでください。●本機をエアバッグが作動する近くに設置しないでください。●医療用電気機器の近くでは使用しないでください。●水につけたり、水をかけたり、また濡れた手では絶対に操作しないでください。火災や感電、故障の原因となります。●本機の取り付けは、必ずエンジンを切った状態でおこなってください。●本機の結合部分、スピーカーなどの穴やすき間にはピンや針などの金属を入れないでください。●本機から煙が立つ、異臭がするなどの問題が発生した場合は、すぐに使用を中止してください。●本機を急激に温度が上昇する場所に長期間放置しないでください。必ず定格電圧、温度の条件下で使用してください。●本機の動作中、カメラのレンズ部分が発熱することがありますが、異常動作ではありません。レンズ部分は、大変熱くなっておりますので、直接手で触れないようご注意ください。●コードを外すときは、必ずプラグ部分を持って外してください。また破損やキズが付いたコードは使わないでください。●本機の表面はシンナー、アルコール、ベンゼンなどの揮発性物質または有機溶剤で拭かないでください。またゴムやビニールなどを長期間接触させないでください。●電源コードまたはソケット部のほこりや汚れはよく拭いて取り除いてください。●本機に強い衝撃を与えないでください。●本機の近くに磁気性がある物を置かないでください。●トンネル入出時のように急激に明るさが変わる場合、逆光が強い場合、夜に光源がない場合などの条件では録画品質が落ちることがあります。●暗い環境では、なるべく高品質で録画するために、車両のヘッドライトやフォグランプをつけてください。●フロントガラスの表面はいつもきれいにしておいてください。●本機は推奨取付位置に設置してください。●パーキングモードによるお車のバッテリー上がりに関して当社は一切の責任を負いかねます。●LED方式の信号機では画面がチラつくことがあり、色の識別ができない場合があります。それにより生じた損害は、当社は一切の責任を負いかねます。●本機の分解、修理、または改造を絶対にしないでください。●本機は日本国内仕様です。海外ではご使用にならないでください。●気温の低いところから高いところに本機を移した場合、本機内に結露が生じることがあります。■microSDカードについて●市販のmicroSDカードを使用した場合による本機の動作異常に関して、当社は一切の責任を負いかねます。●microSDカードをフォーマットする際は、必ず本体のフォーマット機能にておこなってください。●付属のmicroSDカードをフォーマットすると記録ファイルや専用ビューアソフトはすべて消去されます。あらかじめパソコンなどにバックアップすることをおすすめします。●microSDカードを取り出す際は、必ず本体の電源が切れたことを確認してから取り外してください。●microSDカードは消耗品です。一定使用期間が過ぎるとメモリーセクターの一部が損傷されて正常な録画ができない可能性があります。●一般的にmicroSDカードには寿命があります。(各メーカーにより異なります)●microSDカードを長期間使用している、保証期間が切れているなどの原因でデータに異常が発生した場合、新しい指定のmicroSDカードと交換してください。●microSDカードを保管、または持ち歩くときは、必ず保管ケースに入れてください。●PCなどでmicroSDカードを使用する際には、microSDカードのロックは必ず解除してください。●重要なデータは、必ず他のデバイスにバックアップしてください。●指定のmicroSDカード以外は使用しないでください。●microSDカードスロットに異物を入れないでください。●油がついた手や濡れた手でmicroSDカードスロットを触らないでください。●データのバックアップ、フォーマットおよび動作中には、絶対にmicroSDカードを取り外さないでください。●microSDカードを落下させたり、衝撃を与えないでください。●microSDカードには向きがあります。挿入するときは向きを確認して、確実に最後まで押し入れてください。●市販のmicroSDカードによっては、認識しにくいものや挿入、取り出しにくいものがあります。●microSDカードを別に購入する場合は、必ず使用可能か確認したうえでご購入ください。●microSDカードの容量によっては、起動時間が変動(長くなったり)する場合があります。●microSD™はSDアソシエーションの商標です。●microSDカードを入れ替えると、本機の設定が工場出荷時の状態になります。■録画について●本機は全ての状況下で録画を保証するものではありません。●本機の故障や使用による損害、また録画した映像の破損や損傷によって生じた損害は、当社は一切の責任を負いかねます。●本機の動作を確認するため、急ブレーキなど危険な運転はおやめください。●本機で録画した被写体は、プライバシーの侵害となる場合があります。取り扱いにご注意ください。●運転中、本機のLEDランプを注視したり、操作はおやめください。●クイック録画/撮影機能をおこなう場合、周囲の安全を確認したうえで操作してください。●夜間に録画した映像にノイズが入っているように見えたり、夜間の映像が白っぽく録画されることがありますが、正常動作です。●録画の条件により、録画のフレームレートが変わる場合があります。●車内カメラの録画映像は専用ビューアソフトでのみ再生できます。■取り付けについて●本機の誤った取り付けは、道路運送車両法の保安基準に違反する場合があります。正しく取り付けてください。●本機は取扱説明書に従って正しく取り付けてください。誤った取り付けは道路運送車両法違反となるばかりか、交通事故やケガの原因となります。●他の無線機やテレビ、ラジオ、パソコンなどの近くで使用すると、影響を与えたり、受けたりすることがあります。●本機は防水構造ではありません。必ず車内へ取り付けてください。■microSDメンテナンスフリー機能について●録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。●付属のmicroSDカードは、工場出荷時の録画画質設定で適応済みです。●新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。■ナイトビジョンについて●ナイトビジョンの設定を強くした場合、夜間の映像で強い光(ヘッドライトなど)の部分で白飛びする場合があります。●赤外線LEDはオプションのGPSユニットを使用しない場合、夜間のみの動作となります。■アイドリングストップ車での使用について●一部のアイドリングストップ車では、再始動時に電源確保のため各部分への供給電圧が低下することがあります。これにより本体の電源が落ちる場合があります。■安全運転支援機能について●「キャリブレーション」設定にて、設置する車に合わせて調整してください。●夜間や悪天候時、また昼間でも路面や走行状況によって機能が動作しない、または頻繁に警告する場合があります。●取り付けはできるだけ車両の左右の中央部に取り付けてください。中央部から外れますと判定誤差が大きくなり、警告しない、または頻繁に警告する場合があります。●安全運転支援機能の動作は目安です。実際の道路状況にしたがって走行してください。●安全運転支援機能による事故に関し弊社は一切の責任を負いかねます。 ■その他の注意について●製品のデザインや仕様は、改良等のため、予告なく変更する場合があります。●画面はハメコミ合成です。●掲載の写真はイメージで実際には必要な配線を省略しているものもあります。●本製品の誤った取扱いによる車両や車載品などの事故・破損・故障・損害等が発生しましても当社は一切の責任を負いかねます。また保証なども一切ありません。
