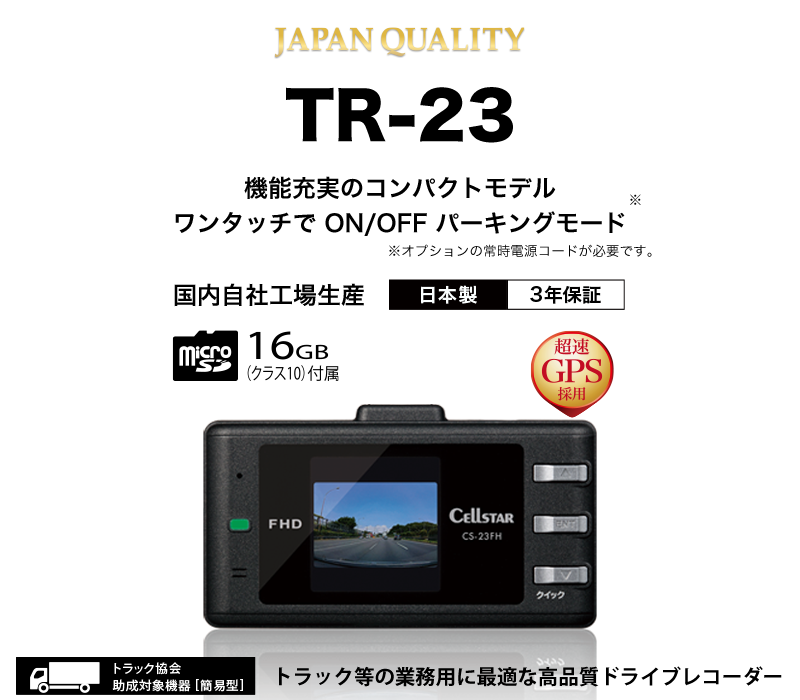

TR-23 KV

自社工場生産

機能充実のコンパクトモデル!

液晶付きでもコンパクトだから視界を遮らない!

コンパクトモデル

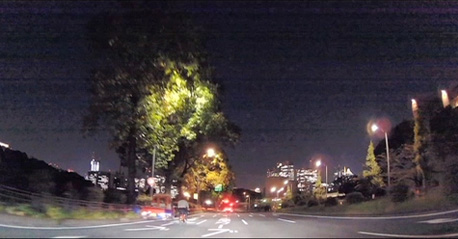

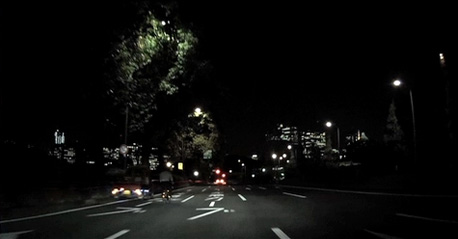

夜間補正

夜間・トンネルなど少ない光量でも綺麗な映像を記録できます。

夜間補正あり

夜間補正あり

夜間補正なし

夜間補正なし

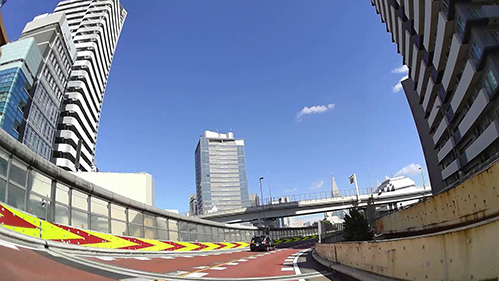

フルハイビジョン録画

フルハイビジョンで撮影!細部までくっきりとした映像で記録します。

フルハイビジョン前方

前方

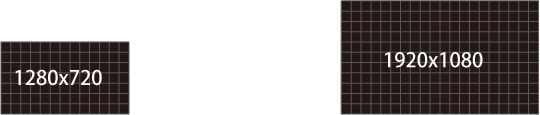

FULLHDフルハイビジョン録画

1920 1080

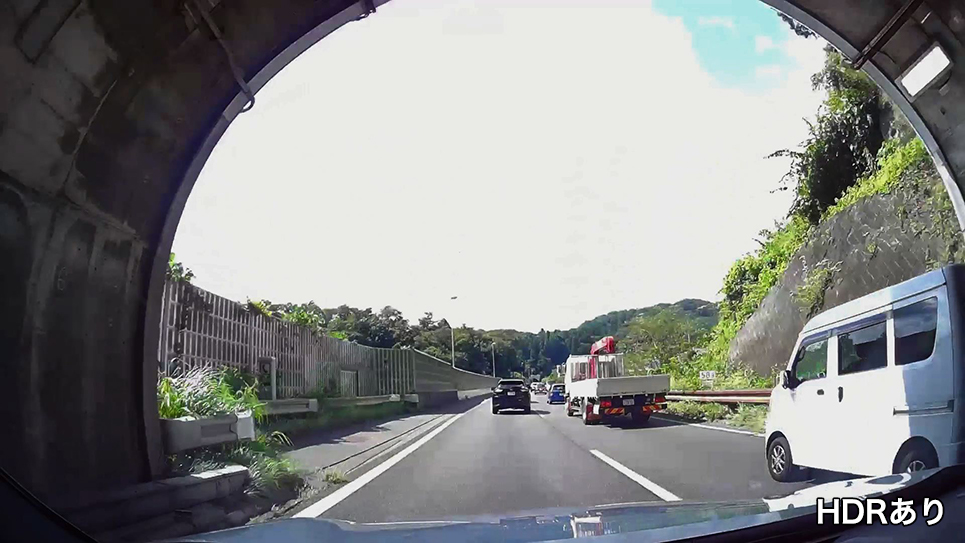

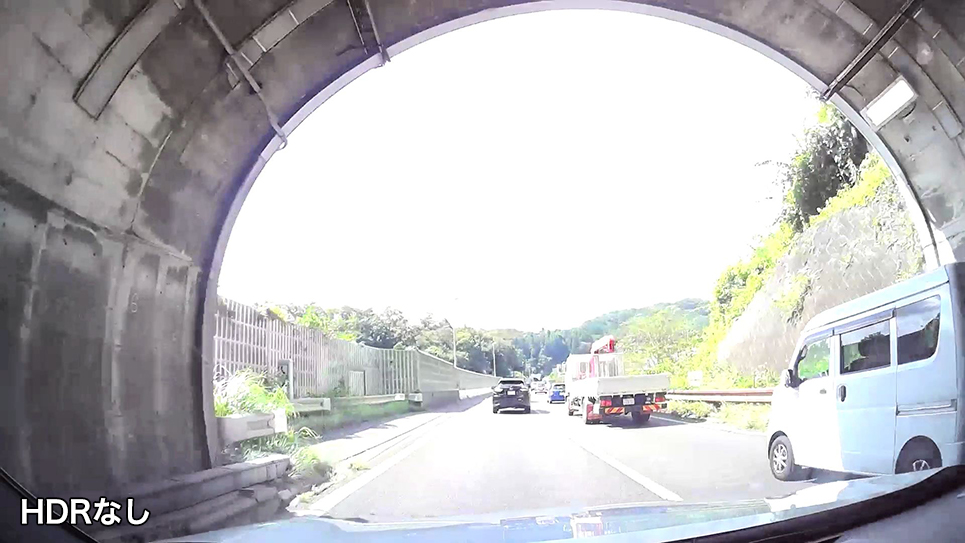

HDR[ハイダイナミックレンジ]搭載

HDRによる画像合成技術により、急激な明るさの変化が発生しても白トビや黒ツブレを低減して録画します。

Before
After

最大12時間/パーキングモードを搭載

常時・モーション・イベントの組み合わせによる記録

常時(常に録画)、モーション(カメラが動作を検知した場合)、イベント(衝撃)の組み合わせによる設定が可能。駐車中の車上荒らしやイタズラをしっかりと監視・記録します。

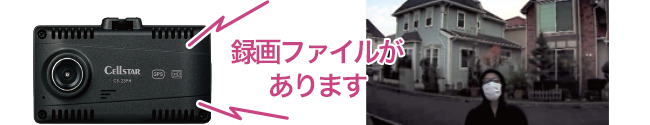

駐車中にイベント発生した場合、パーキングモード解除時に
音声とアイコンでおしらせ!

録画ファイル
バッテリー保護

■タイマー機能によって電源供給する時間を0、1〜12時間まで任意設定できます。設定時間を超えると自動的に電源供給がオフになります。■電圧監視機能によって設定した電圧を下回ると自動的に電源供給がオフになり、バッテリーを保護します。

バッテリー保護

■タイマー機能によって電源供給する時間を0、1〜12時間まで任意設定できます。設定時間を超えると自動的に電源供給がオフになります。■電圧監視機能によって設定した電圧を下回ると自動的に電源供給がオフになり、バッテリーを保護します。

パーキングモードボタン

ワンタッチでON/OFFを切りかえ!

パーキングモードボタン

▲ボタンを押すだけでパーキングモードのON/OFFを切りかえることができます。一時的にパーキングモードをオフにするときに便利です。

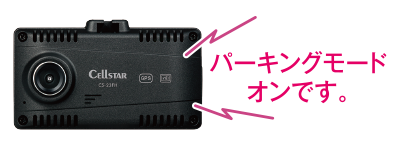

起動時に音声でお知らせ

電源を入れると現在のパーキングモード設定を
ボイスアシストでお知らせします。

音声でお知らせ

パーキングモードタイマー

本体で動作時間の設定が可能!

パーキングモードの動作時間(0/1/2/4/6/8/10/12時間)を本体で設定ができます。
※常時電源コード本体の時間設定以下にする必要があります。また、設定時間内は電源供給されます。

※全てのパーキングモード機能を使うにはオプションの常時電源コードが必要です。GDO-10(5m)/GDO-24(9m)/GDO-41(2A/5m)からお選びいただけます。
※オプションの常時電源コード GDO-05/23 は使用できません。

16GBのmicroSDカード(クラス10)付属

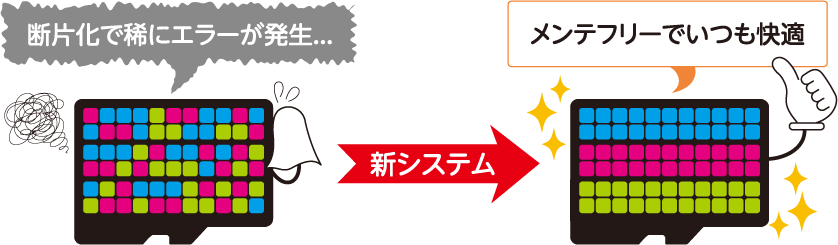

microSDカードメンテナンスフリー

独自のファイルシステムで録画ファイルの断片化を無くし、エラー発生率を低減。定期的なフォーマットが不要となります。

microSDカードメンテナンスフリー

  • ※録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。
  • ※付属のmicroSDカードは、工場出荷時の画像モード設定でファイルシステムが適応されています。
  • ※新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。

SDカード書き込み禁止モード検知機能

microSDカードの異常や劣化により、書き込み禁止状態(書き込みできない)が発生することがあります。
本機は、起動時に自動でmicroSDカードの書き込み禁止状態を検知!
microSDカードの交換を促す画面を表示!
撮り逃しを防ぐことができます。

超速GPS採用 自車位置や速度も記録

受信可能な衛星数が多いので、測位が不安定な都心部の高層ビル街や山間部などでも精度の高い測位が可能です。正確な位置情報や走行速度、走行軌跡も記録されているので万一の事故のときにも安心です。

電源を入れてから約10秒※で信号をキャッチ。
GPSの軌跡を瞬時に計算し、素早く自車位置を測位できます。

※GPSの受信環境により、動作に時間がかかる場合があります。電源OFFから72時間を経過すると超速GPSは機能しません。様々な条件により機能しない場合があります。

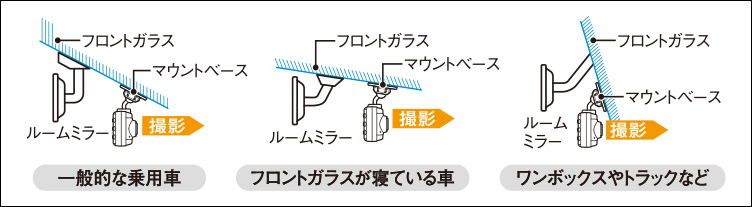

いろいろな車両に取り付け可能

車種によってフロントガラスの角度は様々ですが、撮影アングルが最適になるよう取り付け自由度の高い専用マウントベースを採用しています。
フロントガラスが寝ている車、逆にワンボックスのように立っている車でもOKです。

取付例イメージ(側面からの図)

取付例

取付例(フロントガラス/車外から)

取付例(フロントガラス/車外から)

取付例(フロントガラス/車内から)

取付例(フロントガラス/車内から)

3つの録画トリガ

常時録画

LEDが点滅し、1分単位で録画し続けます。

※パーキングモードでは、常時録画画質の設定によって変動します。

常時録画

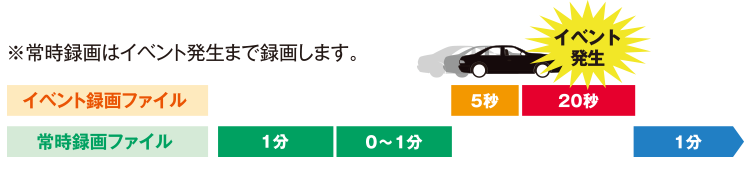

イベント録画(自動)

常時録画中にイベント(走行中の外部衝撃や事故)が発生した場合、常時録画を中断して、効果音とLEDが点滅(速い)し、前後のイベント録画ファイルを生成します。
イベント録画後、常時録画に戻ります。

イベント録画

クイック録画機能(手動)

イベントを手動で録画する機能です。

microSDカードの録画時間

※撮影の状況、被写体などにより記録されるファイルサイズは一定でないため、記録可能時間に差が生じる場合があります。下記数値は、目安としてご参考ください。

microSDカードの録画時間

  • ※パーキングモードはエンジンOFF(ACC)で最大12時間録画します。

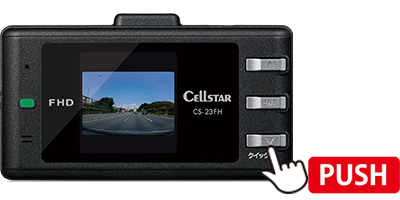

ワンプッシュでクイック録画

ワンプッシュでクイック録画

イベント録画を残しておきたいとっさの状況でも本体の▼ボタンをワンプッシュするだけでクイック録画を開始できます。

クイック録画の映像データは、上書き保存されないので残しておきたい映像を撮るときに有効です。
※microSDカードの最大容量を超えた場合、古いデータから順次削除されます。

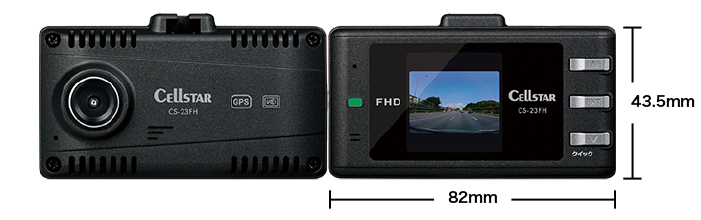

スーパーキャパシタ搭載! 電源ケーブルが外れても安心

スーパーキャパシタ

スーパーキャパシタを搭載しているので、事故の衝撃で電源ケーブルが外れてしまっても録画画像を正常に保存するまでは動作するので、 撮り逃しを防ぎます。

※スーパーキャパシタ:蓄電能力を持つコンデンサ、高温に強く安全性が高い

地上デジタルテレビと電波干渉しにくい

セルスターのドライブレコーダーは、車内の地上デジタルテレビと電波干渉しにくいよう設計されているから映りが断然キレイ!

地上デジタルテレビと電波干渉しにくい

VCCIVCCIマーク:本機はクラスB適合品です。VCCIについて詳しくはコチラ

「交通事故報告書」の書き出しも可能! 専用ビューア

専用ビューア

専用ビューアソフトはWindows専用です。

専用ビューアソフトは下記からダウンロード

専用ビューアソフトダウンロード

その他の機能

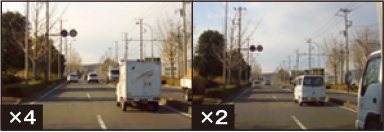

カメラズーム

デジタルズーム2倍、4倍、オフ、と設定が可能です。

カメラズーム

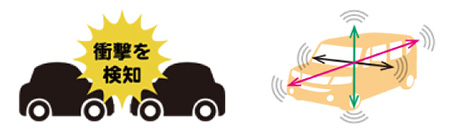

3Gセンサーが付いているから録画のタイミングを逃さない/カスタム設定可能

衝撃を検知

3Gセンサーの感度を前後、左右、上下をそれぞれ1〜10段階/オフから設定できます。

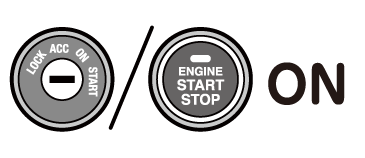

自動録画開始

セルスターのドライブレコーダーは、エンジンをONにするだけで、自動的に電源がONになり、録画を開始します。

自動録画開始

取扱説明書QRコード表示機能

QRコードをスマートフォンで読みとり、取扱説明書のPDFを表示させることができます。

QR

12/24V車対応

普通自動車だけでなく24V車にも対応。トラックなど大型車にもそのまま取り付け可能です。

12/24V車対応

LED信号機に対応

LED信号機に対応

撮影周期とLED信号機の点灯周期が一致した場合、点灯していないように録画されることがあります。LED信号機の情報が録画できるよう処理をおこなっています。

耐熱・耐久性に優れたガラスレンズ

真夏の高温にも変化のない高い耐久性を誇るガラスレンズを採用しています。いつもきめ細かく美しい映像を残します。

耐熱・耐久性に優れたガラスレンズ

16GBmicroSDカード付属

ご購入すぐ使える16GB microSDカードを付属。

16GBSDカード

■主要諸元
●記憶容量:16GB(SDHC)
●スピードクラス:スピードクラス10
●動作温度範囲:-25℃~+85℃

撮影機能

旅行先の風景などをデジタルカメラのように撮影してJPG画像で保存できます。

映像録画時に音声も録音可能

音声も録音

時計の表示

画面を時計にすることが可能です。

時計

ボイスアシスト搭載

録画状況や操作しているときの設定を音声で教えてくれるアシスト機能が搭載しています。

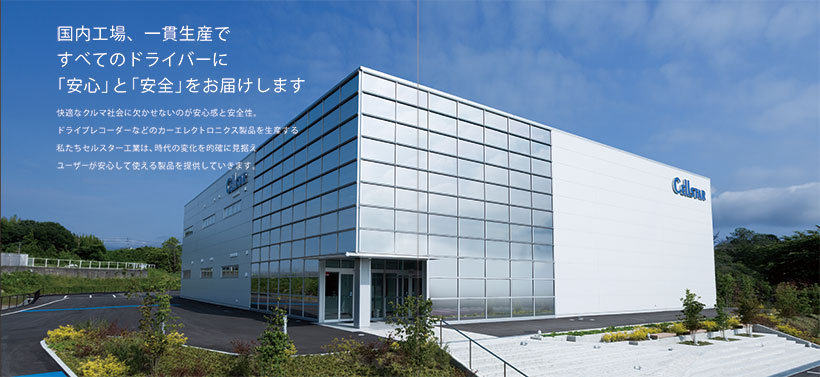

日本製・安心の3年保証

製品開発、設計、生産から品質管理まで全て国内の自社で行なっています。

製品開発、設計、生産から品質管理まで全て国内の自社で行なっています。

仕様

主要諸元

車外撮影用カメラ(本体カメラ部)

撮像素子 200万画素 カラーCMOSセンサー
フレームレート 30fps
視野角 水平116° 垂直59° 対角145°
F値 2
最低被写体照度 3LUX

本体

録画画素数 200万画素(FullHD)
100万画素(HD)
35万画素(D1)
録画画質 FullHD 高画質(12Mbps)
標 準(10Mbps)
低画質(8Mbps)
HD 高画質(7Mbps)
標 準(5Mbps)
低画質(3Mbps)
D1 高画質(2Mbps)
標 準(1.5Mbps)
低画質(1Mbps)
録画画角 FullHD 水平107° 垂直56° 対角130°
HD 水平107° 垂直56° 対角130°
D1 水平90° 垂直56° 対角115°
録画圧縮 録画AVI(H.264)、静止画JPEG
録画トリガ 通常時 常時録画/常時録画+イベント録画/クイック録画
パーキングモード時 常時録画/モーション録画/
常時録画+イベント録画/
モーション録画+イベント録画
GPS 有り
HDR 有り
3Gセンサー 有り(衝撃感度 10段階)
対応外部記憶媒体

microSDカード8GB~32GB(クラス10/SDHC規格準拠)、
64GB(クラス10/SDXC規格準拠)、
その他、スピードクラスとして下記以上を推奨
●SDスピードClass:Class10
●UHSスピードクラス:U1以上
●Videoスピードクラス:V30以上
※弊社オプションmicroSDカード推奨

記録データ 日時、加速度、走行速度、位置情報、映像ファイル
音声録音 有り(オン、オフ設定可)
外部映像出力 無し
インターネット
地図連動
有り
電源電圧 DC12V/24V
動作温度範囲 -10℃ ~ +60℃
本体サイズ

本体:82(W)×24.5(D)×43.5(H)mm(突起部含まず)
※マウントベース取り付け時 72(H)mm

本体重量 75g
VCCI クラスB
保証期間 3年
JANコード 4962886015461

■「ドライブレコーダー協議会ガイドライン」に基づく表記

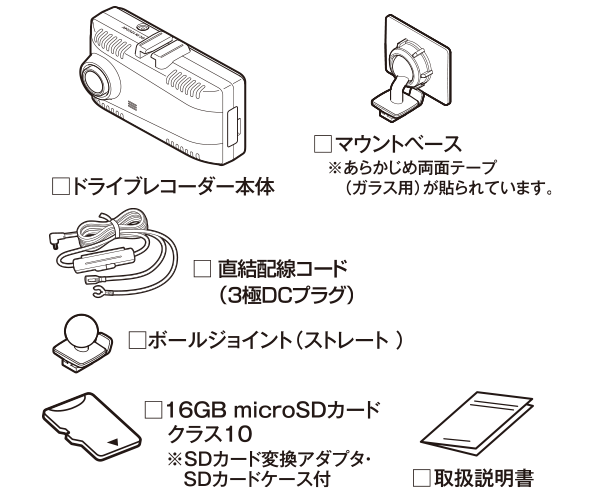

付属品

オプション品

オプション(別売り)









※ドライブレコーダーステッカーはこちら

ダウンロード

PDF製品カタログ

  • ファイルサイズ 約10.8 MB
  • 所要時間(ダイヤルアップ54k)約3.50分
ダウンロード

PDF取扱説明書

  • ファイルサイズ 約2.4 MB
  • 所要時間(ダイヤルアップ54k)約0.79分
ダウンロード

専用ビューアーソフト

ダウンロード

ご購入前にご確認ください

本機は日常の運転をドライブレコーダーで記録し分析することで、安全運転についての改善や、効果的な運転管理を推進し、交通事故の防止および安全運転を促進する目的で製造販売しております。本機は自動車等の事故における証拠として、効力を保証するものではありません。
●フロントガラスへの取り付け位置
■安全上の注意 ●本機は専用のDCコード(3極プラグ)を使用してください。それ以外のDCコードを使用した場合、本機が正常に動作しません。●運転中に本機を操作しないでください。●本機をエアバッグが作動する近くに設置しないでください。●医療用電気機器の近くでは使用しないでください。●水につけたり、水をかけたり、また濡れた手では絶対に操作しないでください。火災や感電、故障の原因となります。●本機の取り付けは、必ずエンジンを切った状態でおこなってください。●本機の結合部分、スピーカーなどの穴やすき間にはピンや針などの金属を入れないでください。●本機から煙が立つ、異臭がするなどの問題が発生した場合は、すぐに使用を中止してください。●本機を急激に温度が上昇する場所に長期間放置しないでください。必ず定格電圧、温度の条件下で使用してください。●本機の動作中、カメラのレンズ部分が発熱することがありますが、異常動作ではありません。レンズ部分は、大変熱くなっておりますので、直接手で触れないようご注意ください。●コードを外すときは、必ずプラグ部分を持って外してください。また破損やキズが付いたコードは使わないでください。●本機の表面はシンナー、アルコール、ベンゼンなどの揮発性物質または有機溶剤で拭かないでください。またゴムやビニールなどを長期間接触させないでください。●電源コードまたはソケット部のほこりや汚れはよく拭いて取り除いてください。●本機に強い衝撃を与えないでください。●本機の近くに磁気性がある物を置かないでください。●トンネル入出時のように急激に明るさが変わる場合、逆光が強い場合、夜に光源がない場合などの条件では録画品質が落ちることがあります。●暗い環境では、なるべく高品質で録画するために、車両のヘッドライトやフォグランプをつけてください。●フロントガラスの表面はいつもきれいにしておいてください。●本機は推奨取付位置に設置してください。●パーキングモードによるお車のバッテリー上がりに関して当社は一切の責任を負いかねます。●LED方式の信号機では画面がチラつくことがあり、色の識別ができない場合があります。それにより生じた損害は、当社は一切の責任を負いかねます。●本機の分解、修理、または改造を絶対にしないでください。●本機は日本国内仕様です。海外ではご使用にならないでください。●気温の低いところから高いところに本機を移した場合、本機内に結露が生じることがあります。■microSDカードについて●市販のmicroSDカードを使用した場合による本機の動作異常に関して、当社は一切の責任を負いかねます。●microSDカードをフォーマットする際は、必ず本体のフォーマット機能にておこなってください。●付属のmicroSDカードをフォーマットすると記録ファイルはすべて消去されます。あらかじめパソコンなどにバックアップすることをおすすめします。●microSDカードを取り出す際は、必ず本体の電源が切れたことを確認してから取り外してください。●microSDカードは消耗品です。一定使用期間が過ぎるとメモリーセクターの一部が損傷されて正常な録画ができない可能性があります。●一般的にmicroSDカードには寿命があります。(各メーカーにより異なります)●microSDカードを長期間使用している、保証期間が切れているなどの原因でデータに異常が発生した場合、新しい指定のmicroSDカードと交換してください。●microSDカードを保管、または持ち歩くときは、必ず保管ケースに入れてください。●PCなどでmicroSDカードを使用する際には、microSDカードのロックは必ず解除してください。●重要なデータは、必ず他のデバイスにバックアップしてください。●指定のmicroSDカード以外は使用しないでください。●microSDカードスロットに異物を入れないでください。●油がついた手や濡れた手でmicroSDカードスロットを触らないでください。●データのバックアップ、フォーマットおよび動作中には、絶対にmicroSDカードを取り外さないでください。●microSDカードを落下させたり、衝撃を与えないでください。●microSDカードには向きがあります。挿入するときは向きを確認して、確実に最後まで押し入れてください。●市販のmicroSDカードによっては、認識しにくいものや挿入、取り出しにくいものがあります。●microSDカードを別に購入する場合は、必ず使用可能か確認したうえでご購入ください。●microSDカードの容量によっては、起動時間が変動(長くなったり)する場合があります。●microSD™はSDアソシエーションの商標です。●microSDカードを入れ替えると、本機の設定が工場出荷時の状態になります。■録画について●本機は全ての状況下で録画を保証するものではありません。●本機の故障や使用による損害、また録画した映像の破損や損傷によって生じた損害は、当社は一切の責任を負いかねます。●本機の動作を確認するため、急ブレーキなど危険な運転はおやめください。●本機で録画した被写体は、プライバシーの侵害となる場合があります。取り扱いにご注意ください。●運転中、本機のLEDランプを注視したり、操作はおやめください。●クイック録画/撮影機能をおこなう場合、周囲の安全を確認したうえで操作してください。●夜間に録画した映像にノイズが入っているように見えたり、夜間の映像が白っぽく録画されることがありますが、正常動作です。●録画の条件により、録画のフレームレートが変わる場合があります。■取り付けについて●本機の誤った取り付けは、道路運送車両法の保安基準に違反する場合があります。正しく取り付けてください。●本機は取扱説明書に従って正しく取り付けてください。誤った取り付けは道路運送車両法違反となるばかりか、交通事故やケガの原因となります。●他の無線機やテレビ、ラジオ、パソコンなどの近くで使用すると、影響を与えたり、受けたりすることがあります。●AMラジオにノイズ干渉する場合があります。●本機は防水構造ではありません。必ず車内へ取り付けてください。■microSDメンテナンスフリー機能について●録画画質設定の変更や、microSDカードの状態によっては、フォーマットが必要となります。●付属のmicroSDカードは、工場出荷時の録画画質設定で適応済みです。●新規購入したmicroSDカードは使用前に必ずフォーマットが必要となります。■アイドリングストップ車での使用について●一部のアイドリングストップ車では、再始動時に電源確保のため各部分への供給電圧が低下することがあります。これにより本体の電源が落ちる場合があります。■「QRコード」は株式会社デンソーウェーブの登録商標となります。■その他の注意について●製品のデザインや仕様は、改良等のため、予告なく変更する場合があります。●画面はハメコミ合成です。●掲載の写真はイメージで実際には必要な配線を省略しているものもあります。●本製品の誤った取扱いによる車両や車載品などの事故・破損・故障・損害等が発生しましても当社は一切の責任を負いかねます。また保証なども一切ありません。
